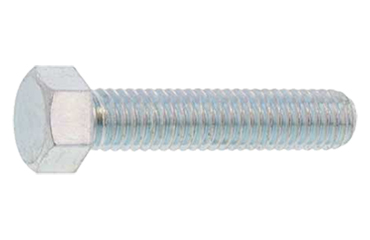

鉄 六角ボルト(全ねじ)(インチ・ウイット)
-

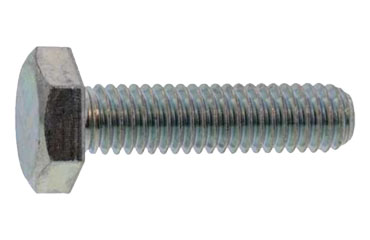

鉄 六角ボルト (全ねじ)(日規品)(インチ・ウイット)
-

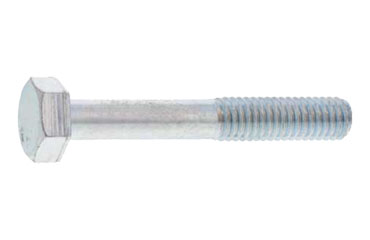

鉄 六角ボルト(カットボルト)(インチ・ウイット)
-

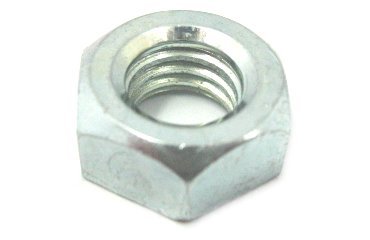

鉄 六角ナット(1種)(国産)(インチ・ウイット)(PF)
-

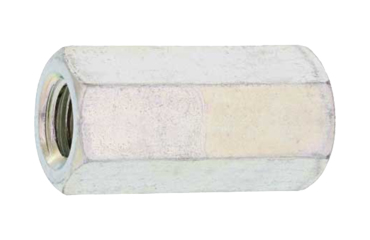

鉄 高ナット(インチ・ウイット)
-

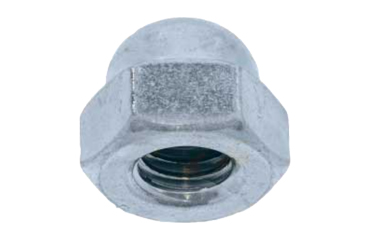

鉄 袋ナット(3形)(インチ・ウイット)
-

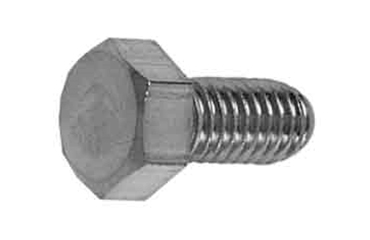

ステンレス 六角ボルト(全ねじ)(インチ・ウイット)
-
ステンレス 六角ナット(1種)(輸入品)(インチ・ウイット)
-
その他インチ・ウィットネジ
ねじに関する情報
様々な種類のねじがありますが、いったいどれを選んだらいいのか分からない方や、もっとねじのことについて詳しく知りたい方向けの情報を掲載しています。
ウイットネジ規格表
インチ表示(") | ねじの呼び | 呼び方 | 1インチ (25.4ミリ) あたりの 山数(山) |
ピッチ (P)約 |
おねじ | めねじ | 六角頭 s(対辺) mm |
||||
---|---|---|---|---|---|---|---|---|---|---|---|
外径 | 有効径 | 谷の径 | 谷の径 | 有効径 | 内径(1) | ||||||
d | d2 | d1 | D | D2 | D1(参考) | ||||||
1/8 | 1分 | いちぶ | 40 | 0.64 | 3.18 | 6 | |||||
5/32 | 1分2厘5毛 | さんにのご | 32 | 0.79 | 3.97 | 8 | |||||
3/16 | 1分5厘 | いちぶごりん | 24 | 1.06 | 4.76 | 8 | |||||
1/4 | 2分 | にぶ | 20 | 1.27 | 6.35 | 5.54 | 4.72 | 6.35 | 5.54 | 4.91 | 10 |
5/16 | 2分5厘 | にぶごりん | 18 | 1.41 | 7.94 | 7.03 | 6.13 | 7.94 | 7.03 | 6.34 | 14 |
3/8 | 3分 | さんぶ | 16 | 1.59 | 9.53 | 8.51 | 7.49 | 9.53 | 8.51 | 7.73 | 17 |
7/16 | 3分5厘 | さんぶごりん | 14 | 1.81 | 11.11 | 9.95 | 8.79 | 11.11 | 9.95 | 9.06 | 19 |
1/2 | 4分 | よんぶ | 12 | 2.12 | 12.70 | 11.35 | 9.99 | 12.70 | 11.35 | 10.30 | 21 |
9/16 | 4分5厘 | よんぶごりん | 12 | 2.12 | 14.29 | 12.93 | 11.58 | 14.29 | 12.93 | 11.89 | |
5/8 | 5分 | ごぶ | 11 | 2.31 | 15.88 | 14.40 | 12.92 | 15.88 | 14.40 | 13.26 | 26 |
3/4 | 6分 | ろくぶ | 10 | 2.54 | 19.05 | 17.42 | 15.80 | 19.05 | 17.42 | 16.17 | 32 |
7/8 | 7分 | ななぶ | 9 | 2.82 | 22.23 | 20.42 | 18.61 | 22.23 | 20.42 | 19.03 | 35 |
1" | 1吋 | いんち | 8 | 3.18 | 25.40 | 23.37 | 21.33 | 25.40 | 23.37 | 21.80 | 41 |
1-1/8 | 1吋1分 | いんちいちぶ | 7 | 3.63 | 28.58 | 26.25 | 23.93 | 28.58 | 26.25 | 24.47 | 46 |
1-1/4 | 1吋2分 | いんちにぶ | 7 | 3.63 | 31.75 | 29.43 | 27.10 | 31.75 | 29.43 | 27.64 | 50 |
1-3/8 | 1吋3分 | いんちさんぶ | 6 | 4.23 | 34.93 | 32.21 | 29.50 | 34.93 | 32.21 | 30.13 | 54 |
1-1/2 | 1吋半 | いんちはん | 6 | 4.23 | 38.10 | 35.39 | 32.68 | 38.10 | 35.39 | 33.30 | 58 |
1-5/8 | 1吋5分 | いんちごぶ | 5 | 5.08 | 41.28 | 38.02 | 34.77 | 41.28 | 38.02 | 35.52 | 63 |
1-3/4 | 1吋6分 | いんちろくぶ | 5 | 5.08 | 44.45 | 41.20 | 37.94 | 44.45 | 41.20 | 38.69 | 67 |
1-7/8 | 1吋7分 | いんちななぶ | 4-1/2 | 5.64 | 47.63 | 44.01 | 40.40 | 47.63 | 44.01 | 41.23 | 71 |
2" | 2吋 | にいんち | 4-1/2 | 5.64 | 50.80 | 47.19 | 43.57 | 50.80 | 47.19 | 44.41 | 77 |
2-1/4 | 2吋2分 | にいんちにぶ | 4 | 6.35 | 57.15 | 53.08 | 49.02 | 57.15 | 53.08 | 49.96 | 85 |
2-1/2 | 2吋半 | にいんちはん | 4 | 6.35 | 63.50 | 59.43 | 55.37 | 63.50 | 59.43 | 56.31 | 95 |
3" | 3吋 | さんいんち | 3-1/2 | 7.26 | 76.20 | 71.55 | 66.91 | 76.20 | 71.55 | 67.98 | 110 |
4" | 4吋 | よんいんち | 3 | 8.47 | 101.60 | 96.18 | 90.76 | 101.60 | 96.18 | 92.01 | 145 |
5" | 5吋 | ごいんち | 2-3/4 | 9.24 | 127.00 | 121.09 | 115.17 | 127.00 | 121.09 | 116.54 | 180 |
覚え方・考え方
↑ページ上部へ
基本の考え方は1インチが基準で、これを1/8単位で分けて、その分子を 呼び名にしています。
インチネジはミリねじの場合のP=0.8やP=1.25のようにミリ単位で表記されるのに対して1"(1インチ)約25.4㎜のなかにある山数で表示されます。
㎜に換算するには25.4を分母で割って分子を掛ければ良いのです。
例えば3/8(3分)では25.4÷8×3=9.525㎜となります。
インチネジの区別
↑ページ上部へ★ウイットねじ・記号(W)呼び
イギリスでウイットウォースが考案したねじで、山の角度が55度のインチねじ・1968年にJIS規格は廃止されたが、現在も一部業界で使われている。
現在主たる用途
国内の建築関係・電気・水道・空調設備関係
ユニファイねじ
(1)記号(UNC) ユニファイ並目ねじ
セラーズがねじ山角60度のインチねじ(ユニファイねじ)を標準化。
アメリカ・イギリス・カナダの間で統一使用された。
山の角度が60度で基準山形はメートルねじと同じ
(2)記号(UNF)ユニファイ細目ねじ
並目ねじと同じだがピッチが細かく緩みとめ目的に使用される。
現在主たる用途
航空機・アメリカ自動車・バイク等
