商品詳細

鉄ジャックポイント皿頭 (全ねじタイプ)(ヤマヒロ製)

【注意】現品は商品画像と色が異なる場合がございます。

鉄ジャックポイント皿頭 (全ねじタイプ)(ヤマヒロ製)

■商品

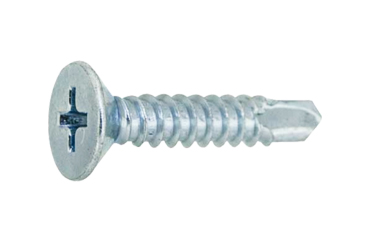

・鉄製で十字穴付きの皿頭形状です。
・取付け時部材と面一となり出っ張りが気になる所に使用するため、材料に皿形状のザグリ加工が必要です。

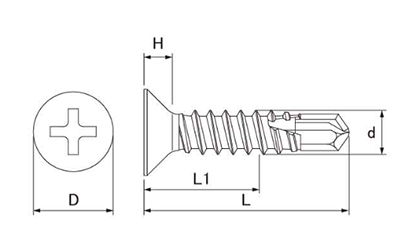

・頭部分の直径は呼び径の2倍です（M4の場合8mm）です。
・ねじの呼び(サイズ)は首下径ｘ全長mmです。
・正式には”ドリリングタッピンねじ”と言いますが、別名称として　セルフネジ、鉄骨(鉄板)ネジ、また各メーカー名のテックスビス、ピアスネジ等で呼ばれています。
・ねじの呼び(サイズ)は頭部を除く、首下径ｘ全長mmです。

■特長
・ドリルねじとは、下穴を開け、タップたて、締め付けを同時に出来る機能を持った複合ねじで、ねじの先端は切り刃先・とがり先の２種類があります。
・ねじの適用板厚はドリルの刃先の長さ（先端のテーパー部は不含）が最大板厚で刃先より厚い板厚は使用できず、最適長さは、刃先部分＋３山を除いた有効長が目安です。（または、接合材料の厚み＋刃先部分＋5〜10mmnの長さ）

■機能別
・細目ねじーーーー下地が薄板の場合で保持力と緩み止め効果があります。
・リーマーーーーー木質系材と鋼板の締結の使用する刃先
・刃先形成ーーーー鍛造(フォーミング)が主流ですが、切削(ミーリング)もあります。
・アルミ材ーーーーSUS305製品

■頭部形状
・下地材（ねじを取付ける材料）の種類や硬さによって、ナベ頭、皿頭、六角頭、フレキ頭、リーマフレキ頭、シンワッシャー、パンワッシャー、トラス頭、薄平(ノンヘッド)、皿小頭等各種ありますので用途にあった形状を選定下さい。

■その他
・一般品は鉄のメッキ付、ステンレスはSUS410です。
・SUS410はC(炭素)が多い熱処理ができるステンレス鋼の為硬さを要求されるタッピンねじやドリルネジに使われています。Ｃ含有量が高い分、耐食性の面では劣ります。また磁性あります。　　　　
・耐食性重視の場合はSUS304系やスーパーステンレス等選定下さい。

■表面処理
・用途により、多くの表面処理の種類があります御参照下さい。

鉄ジャックポイント皿頭 (全ねじタイプ)(ヤマヒロ製)

表面処理: 三価ユニクロ(三価クロメート)

もっと見る

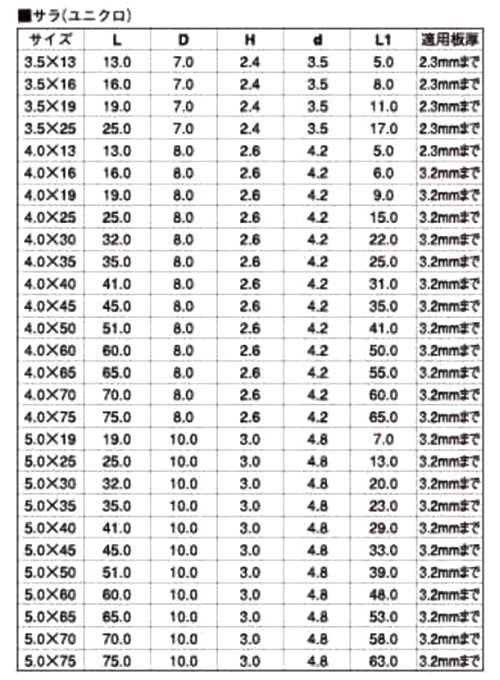

呼び: 径3.5 / 径4 / 径5

長さ: 13 / 16 / 19 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 65 / 70 / 75

鉄ジャックポイント皿頭 (全ねじタイプ)(ヤマヒロ製)　の商品一覧

条件から絞り込むフリーワードで絞り込む

呼び

長さ

バラ販売

在庫有のみ表示

26件見つかりました

表示件数：

サイズ	表面処理	入数（単価:税込） ※最小販売条件：1小箱・袋〜	在庫 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	バラ	購入数量	ご購入・お問い合わせ
径3.5x16 500090010035016003	三価ユニクロ(三価クロメート)	バラ：1個（8円／個）小箱：1500個（4.3円／個）大箱：15000個（4.09円／個） ※最小販売条件：33 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ

径3.5x19 500090010035019003	三価ユニクロ(三価クロメート)	バラ：1個（9円／個）小箱：1000個（5.15円／個）大箱：10000個（4.9円／個） ※最小販売条件：29 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ

径3.5x25 500090010035025003	三価ユニクロ(三価クロメート)	バラ：1個（10円／個）小箱：1000個（5.69円／個）大箱：10000個（5.42円／個） ※最小販売条件：26 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ

径4x13 500090010040013003	三価ユニクロ(三価クロメート)	バラ：1個（8円／個）小箱：1000個（4.23円／個）大箱：10000個（4.02円／個） ※最小販売条件：33 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ

径4x16 500090010040016003	三価ユニクロ(三価クロメート)	バラ：1個（9円／個）小箱：1000個（5.09円／個）大箱：10000個（4.85円／個） ※最小販売条件：29 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ

径4x19 500090010040019003	三価ユニクロ(三価クロメート)	バラ：1個（11円／個）小箱：1000個（5.91円／個）大箱：10000個（5.63円／個） ※最小販売条件：24 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ

径4x25 500090010040025003	三価ユニクロ(三価クロメート)	バラ：1個（12円／個）小箱：800個（7円／個）大箱：8000個（6.66円／個） ※最小販売条件：22 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ

径4x30 500090010040030003	三価ユニクロ(三価クロメート)	バラ：1個（16円／個）小箱：700個（9.03円／個）大箱：7000個（8.6円／個） ※最小販売条件：17 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ

径4x35 500090010040035003	三価ユニクロ(三価クロメート)	バラ：1個（17円／個）小箱：600個（9.88円／個）大箱：6000個（9.4円／個） ※最小販売条件：16 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ

径4x40 500090010040040003	三価ユニクロ(三価クロメート)	バラ：1個（19円／個）小箱：400個（10.88円／個）大箱：4000個（10.36円／個） ※最小販売条件：14 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
