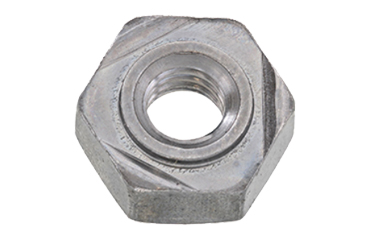

鉄六角ウエルドナット(溶接) 1A形(パイロット付)(オーバータップ付き)(紀州ファスナー)

【注意】現品は商品画像と色が異なる場合がございます。

鉄六角ウエルドナット(溶接) 1A形(パイロット付)(オーバータップ付き)(紀州ファスナー)

■特長
溶接ナットは、ウエルドナットとも呼ばれ専用機械により金属鋼板に密着固定させます。
形状としては、座面に突起物を設けてのプロジェクションタイプと座面に突起物がないタイプ等下記のようにあります。
現在市販流通品はＪＩＳ規定品ではなく、規定以前の業界規格商品です。

■ねじ山の種類
ＩＳＯねじ(表記M)--- 一般品（指定や記載が無い場合はこのです）
ＪＩＳねじ(表記M)---Ｍ３～Ｍ５まではピッチが違う（旧jisで古いねじ)
ウイットねじ(表記W)---ぶねじ(インチ呼称)とも言い、建築、設備等一部で流通
ユニファイねじ(表記UN)---アメリカねじ(インチ呼称)とも言い表記はUNC(並目)、UNF(細目)
管用ねじ---ガス山(表記G他)(インチ呼称)とも言い水道管材業界で主に流通している。
他に角ねじ、台形(梯形)ねじ、ミシン、自転車、バルブねじ等ある。

もっと詳しくはこちらへ

■ナットの形状
１種---片面取りで高さが呼び径の約８割(例M10=高さ8mm)
２種---両面取りで高さが呼び径の約８割(例M10=高さ8mm)
３種---両面取りで高さが呼び径の約６割(例M10=高さ6mm)
４種---上部に面取り、下部に座付
小型---2面幅(平径)が一般のナットに比べ小さい（例M8=12mm)
10割---高さが呼び径の約10割(例M10=高さ10mm)

■ピッチ(山と山の間隔)について
並目--- 一般品（指定ない場合はこの規格となります）(例M10=p1.5)　
細目--- 並目より細かい(緩みとめ）(例M10=p1.25)
極細目--- 細目より更に細かい(緩みとめ）(例M10=p1.0)

■材質について
SUS304又はXM7--- 一般品
SUS316---高耐食性
SUS316L---高耐食性
SUS310S---耐熱鋼
SUS403---焼付け防止(ボルト304の組合せ時)

もっと詳しくはこちらへ

■製造方法
切削
熱間ホーマー
冷間ホーマー
温間ホーマー　
鍛造　　　　

もっと詳しくはこちらへ

■その他用語
コンタルナット---３種ナットのこと。
左ねじ---通常の右ねじと逆の左廻り(反時計廻り)に廻した時ににその人から遠ざかるねじ。
焼付け防止処理---締結時の摩擦熱によるカジリを防ぐ為の表面処理。
ホーマーナット---量産品の一般製造方法（横型プレス機械よる製法）
平径(２面幅)---六角又は四角のまっすぐな所同士の間(径ｘ約1.5倍)
対角---六角又は四角の相対する側の一番遠い角同士の間(平径ｘ約1.15倍)
面取り---頂面、座面等の角部分を削り丸み等持たせ喰つきをよくする加工。
ピッチ---隣り合う、ねじ山とねじ山の間の距離。
リード---ねじを一回転させて軸方向に進む距離。
座面---ネジ部品の締め付けの際、直接荷重を受ける面の部分。
バリ---削りきれていない断片(かけら)または加工により出来てしまった不要なでっぱり。
焼き入れ---鋼を硬くする処理。(焼き入れ品=S45C-H）(焼きなし品=S45C-A）
２種ナットの役割---面取り向きを気にせず作業性向上の特長がある。
フランジ(ツバ)---帽子のひさし部の様なでっぱりで緩み止め効果用。
セレート(ナール)---相手材に接する面についているゆるみ止めの為のギザギザのこと。
ダブルナット---ゆるみ止め目的で(1種x2)又は(1種+3種)ナットを組み合わせ使用のこと。

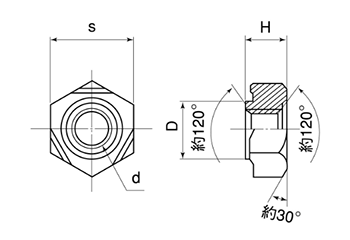

パイロット付---溶接ナット等にある位置決め用ガイトのこと。
ダボ付---溶接ナット等にある突起(ボッチ)のこと。

鉄六角ウエルドナット(溶接) 1A形(パイロット付)(オーバータップ付き)(紀州ファスナー)

表面処理: 生地(素材)

もっと見る

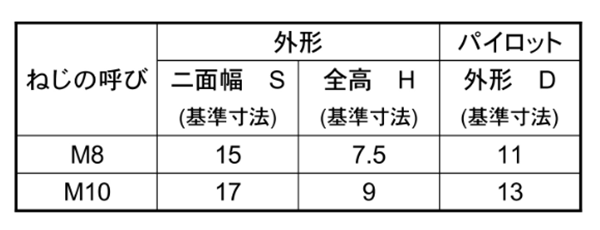

呼び: M8 / M10 / M12

ピッチ: 1.25 / 1.5 / 1.75

鉄六角ウエルドナット(溶接) 1A形(パイロット付)(オーバータップ付き)(紀州ファスナー)　の商品一覧

条件から絞り込むフリーワードで絞り込む

呼び

ピッチ

バラ販売

在庫有のみ表示

3件見つかりました

表示件数：

サイズ	表面処理	入数（単価:税込） ※最小販売条件：1小箱・袋〜	在庫 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	バラ	購入数量	ご購入・お問い合わせ
M8 (p=1.25)(+0.3) ピッチ=1.25 N000046C0080003000	生地(素材)	バラ：1個（29円／個）小箱：400個（16.45円／個）大箱：4000個（15.66円／個） ※最小販売条件：9 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
M10 (p=1.5)(+0.6) ピッチ=1.5 N000046C0100006000	生地(素材)	バラ：1個（47円／個）小箱：300個（27.37円／個）大箱：3000個（26.04円／個） ※最小販売条件：6 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
M12 (p=1.75)(+0.8) ピッチ=1.75 N000046C0120008000	生地(素材)	バラ：1個（73円／個）小箱：200個（42.39円／個）大箱：2000個（40.34円／個） ※最小販売条件：4 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
