鉄ベベル形止め輪穴用(オチアイ製)

【注意】現品は商品画像と色が異なる場合がございます。

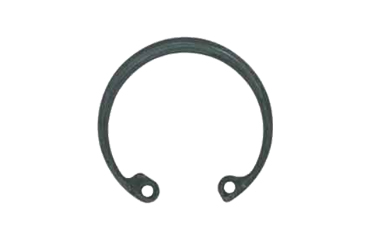

鉄ベベル形止め輪穴用(オチアイ製)

　・軸や軸受けに円周溝を切り、スラスト方向から挿入し保持部品を止めるリング状の止め輪です。
　・この止め輪は溝に入る部分が、穴用は外周側に、軸用は内周側に、15℃の傾斜をしてます。
　　　又止め輪が入る溝も15℃の傾斜にします。
　・この止め輪は保持部品の隣接する面との間の遊郭を取り除くために止め輪のばね作用で
　　　傾斜がクサビとして作用します。
　・商品の呼びサイズは、穴用がパイプ穴径、軸用は軸の外径が商品サイズ名です。
　・着脱には専用工具（Ｃ形止め輪用プライヤー）が必要で、穴用は握ると輪が小さく、
　　　軸用は握ると大きくなります。
　　（工具も扱っております）もっと詳しくはこちらへ

　
　【挿入する際の種類】
　　
　　?止め輪で、スラスト方向（軸部に対して１８０度の方向）から挿入する商品。
　　　　穴用Ｃ形止め輪、軸用Ｃ形止め輪、丸Ｓ形止め輪、丸Ｒ形止め輪、
　　　　ベベル形止め輪、同心止め輪、
　　　
　　?止め輪で、ラジアル方向（軸部に対して９０度の方向）から挿入する商品。
　　　　Ｅ形止め輪、弓Ｅ形止め輪、クリセント形止め輪、Ｕ形止め輪、
　　　　Ｋ形止め輪　
　　　
　　?止め輪を止める軸部に溝を切る必要の無い。
　　　グリップ形止め輪

　　?板ナットで軸部に溝を切らずに使用でき、スラスト方向から挿入する商品。
　　　プッシュナット軸用、プッシュナット穴用、ＣＳ形止め輪、ＣＲ形止め輪
　　　フラットプッシュナット、キャップナットＦ形、キャップナットＤ形、
　　　Ｐ形スピードナット。

　【用語解説】
　　・スラスト方向とは-----軸部に対して１８０度の方向のこと
　　・ラジアル方向とは-----軸部に対して９０度の方向のこと
　　・スタックとは----止め輪などの製品で、棒状に整列させ、テープで貼り付けた梱包のこと
　　・ラグとは-------------Ｃ形止め輪等の小穴が開いた突起部分のこと
　　・リム幅とは-----------止め輪の円周の幅部分
　　・スラスト荷重とは-----止め輪又は軸部が破損、又は外れるまでの荷重のこと。

鉄ベベル形止め輪穴用(オチアイ製)

表面処理: 三価ホワイトメッキ / 燐酸塩被膜(ACP/PK)

もっと見る

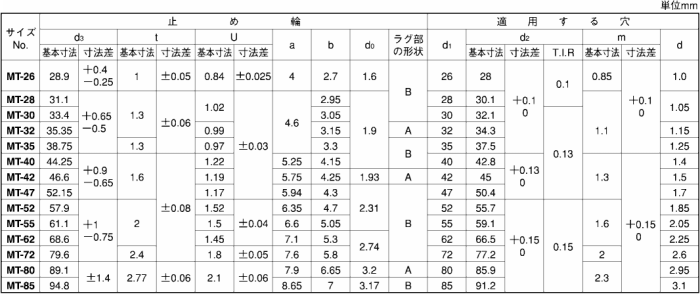

呼び: 呼び26 / 呼び28 / 呼び30 / 呼び32 / 呼び35 / 呼び40 / 呼び42 / 呼び47 / 呼び52 / 呼び80

鉄ベベル形止め輪穴用(オチアイ製)　の商品一覧

条件から絞り込むフリーワードで絞り込む

表面処理

呼び

バラ販売

在庫有のみ表示

11件見つかりました

表示件数：

サイズ	表面処理	入数（単価:税込） ※最小販売条件：1小箱・袋〜	在庫 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	バラ	購入数量	ご購入・お問い合わせ
MT-26 I00000400260000000	燐酸塩被膜(ACP/PK)	バラ：1個（61円／個）小箱：500個（35.26円／個）大箱：10000個（33.55円／個） ※最小販売条件：5 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
MT-28 I00000400280000000	燐酸塩被膜(ACP/PK)	バラ：1個（53円／個）小箱：500個（30.62円／個）大箱：9000個（29.14円／個） ※最小販売条件：5 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
MT-30 I00000400300000000	燐酸塩被膜(ACP/PK)	バラ：1個（58円／個）小箱：500個（33.48円／個）大箱：3000個（31.86円／個） ※最小販売条件：5 個〜	▲ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
MT-32 I00000400320000000	燐酸塩被膜(ACP/PK)	バラ：1個（63円／個）小箱：500個（36.36円／個）大箱：2500個（34.6円／個） ※最小販売条件：5 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
MT-35 I00000400350000000	燐酸塩被膜(ACP/PK)	バラ：1個（129円／個）小箱：200個（75.02円／個）大箱：4000個（71.39円／個） ※最小販売条件：3 個〜	▲ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
MT-40 I00000400400000000	燐酸塩被膜(ACP/PK)	バラ：1個（100円／個）小箱：100個（58.49円／個）大箱：2500個（55.66円／個） ※最小販売条件：3 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
MT-40 I00000400400000003	三価ホワイトメッキ	小箱：100個（236.66円／個）大箱：2500個（225.21円／個） ※最小販売条件：1 小箱・袋～	取寄 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	×	個発送：8営業日以内取寄品の為、表示納期の変更の場合はご連絡致します。単価：¥ - 小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
MT-42 I00000400420000000	燐酸塩被膜(ACP/PK)	バラ：1個（177円／個）小箱：100個（102.99円／個）大箱：2500個（98円／個） ※最小販売条件：2 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
MT-47 I00000400470000000	燐酸塩被膜(ACP/PK)	バラ：1個（227円／個）小箱：200個（132.31円／個） ※最小販売条件：2 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱小計（税込）：¥	お問い合わせ
MT-52 I00000400520000000	燐酸塩被膜(ACP/PK)	バラ：1個（250円／個）小箱：200個（145.95円／個）大箱：2000個（138.89円／個） ※最小販売条件：2 個〜	▲ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
