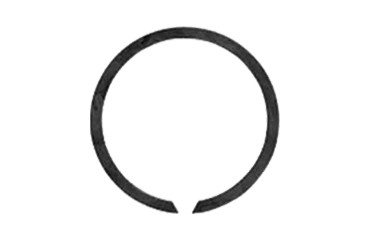

鉄 JIS B2804軸用 同心止め輪(穴無し)(羽島製)
【注意】現品は商品画像と色が異なる場合がございます。
鉄 JIS B2804軸用 同心止め輪(穴無し)(羽島製)
■特長
・軸や軸受けに円周溝を切りスラスト方向から挿入し、リム幅が全周同じ幅でスリムな形状をした保持部品を止めるリング状の止め輪です。
・他の止め輪は偏芯していますが、同心止め輪はその名の通り内径と外径の中心が同じタイプです。
・穴用は穴に円周溝を切り、商品の呼びサイズはパイプ穴径が商品サイズ名です。
・軸用は軸部に円周溝を切り、商品の呼びサイズは軸の外径が商品サイズ名です。
■挿入する際の種類
●止め輪で、スラスト方向（軸部に対して１８０度の方向）から挿入する商品。
・穴用Ｃ形止め輪、軸用Ｃ形止め輪、丸Ｓ形止め輪、丸Ｒ形止め輪、ベベル形止め輪、同心止め輪
●止め輪で、ラジアル方向（軸部に対して９０度の方向）から挿入する商品。
・Ｅ形止め輪、弓Ｅ形止め輪、クリセント形止め輪、 Ｕ形止め輪、Ｋ形止め輪
●止め輪を止める軸部に溝を切る必要の無い。
・グリップ形止め輪
●板ナットで軸部に溝を切らずに使用でき、スラスト方向から挿入する商品。
・プッシュナット軸用、 プッシュナット穴用、 ＣＳ形止め輪、ＣＲ形止め輪、フラットプッシュナット、キャップナットＦ形、キャップナットＤ形、Ｐ形スピードナット。
■用語解説
・スラスト方向とは --- 軸部に対して１８０度の方向のこと
・ラジアル方向とは --- 軸部に対して９０度の方向のこと
・スタックとは --- 止め輪などの製品で、棒状に整列させ、テープで貼り付けた梱包のこと
・ラグとは --- Ｃ形止め輪等の小穴が開いた突起部分のこと
・リム幅とは --- 止め輪の円周の幅部分
・スラスト荷重とは --- 止め輪又は軸部が破損、又は外れるまでの荷重のこと
鉄 JIS B2804軸用 同心止め輪(穴無し)(羽島製)
鉄 JIS B2804軸用 同心止め輪(穴無し)(羽島製)
- 表面処理
-
生地(素材)
| サイズ | 表面処理 | 入数（単価:税込） ※最小販売条件：1小箱・袋〜 | 在庫
|
バラ | 購入数量 | ご購入・ お問い合わせ |
|---|---|---|---|---|---|---|
| 呼径 20 呼び20 W20003810200000000  |
生地(素材) |
小箱：500個（35.29円／個）
大箱：2000個（33.52円／個） ※最小販売条件：1 小箱・袋～ |
取寄
|
×
|
個
発送：25営業日以内
取寄品の為、表示納期の変更の場合はご連絡致します
小計（税込）：¥
|
|
| 呼径 22 呼び22 W20003810220000000 |
生地(素材) |
バラ：1個（61円／個） 小箱：1000個（35.29円／個） 大箱：4000個（33.52円／個） ※最小販売条件：5 個〜 |
○
|
◯
|
個
発送：2営業日以内
小計（税込）：¥
|
|
| 呼径 25 呼び25 W20003810250000000 |
生地(素材) |
バラ：1個（61円／個） 小箱：500個（35.29円／個） 大箱：2000個（33.52円／個） ※最小販売条件：5 個〜 |
▲
|
◯
|
個
発送：2営業日以内
小計（税込）：¥
|
|
| 呼径 28 呼び28 W20003810280000000 |
生地(素材) |
小箱：500個（38.39円／個）
大箱：2000個（36.47円／個） ※最小販売条件：1 小箱・袋～ |
取寄
|
×
|
個
発送：25営業日以内
取寄品の為、表示納期の変更の場合はご連絡致します
小計（税込）：¥
|
|
| 呼径 30 呼び30 W20003810300000000 |
生地(素材) |
小箱：500個（41.55円／個）
大箱：2000個（39.47円／個） ※最小販売条件：1 小箱・袋～ |
取寄
|
×
|
個
発送：25営業日以内
取寄品の為、表示納期の変更の場合はご連絡致します
小計（税込）：¥
|
|
| 呼径 32 呼び32 W20003810320000000 |
生地(素材) |
小箱：500個（48.38円／個）
大箱：2000個（45.96円／個） ※最小販売条件：1 小箱・袋～ |
取寄
|
×
|
個
発送：25営業日以内
取寄品の為、表示納期の変更の場合はご連絡致します
小計（税込）：¥
|
|
| 呼径 35 呼び35 W20003810350000000 |
生地(素材) |
小箱：500個（60.86円／個）
大箱：2000個（57.82円／個） ※最小販売条件：1 小箱・袋～ |
取寄
|
×
|
個
発送：25営業日以内
取寄品の為、表示納期の変更の場合はご連絡致します
小計（税込）：¥
|
|
| 呼径 40 呼び40 W20003810400000000 |
生地(素材) |
小箱：500個（60.86円／個）
大箱：2000個（57.82円／個） ※最小販売条件：1 小箱・袋～ |
取寄
|
×
|
個
発送：25営業日以内
取寄品の為、表示納期の変更の場合はご連絡致します
小計（税込）：¥
|
|
| 呼径 42 呼び42 W20003810420000000 |
生地(素材) |
小箱：500個（60.86円／個）
大箱：2000個（57.82円／個） ※最小販売条件：1 小箱・袋～ |
取寄
|
×
|
個
発送：25営業日以内
取寄品の為、表示納期の変更の場合はご連絡致します
小計（税込）：¥
|
|
| 呼径 45 呼び45 W20003810450000000 |
生地(素材) |
小箱：100個（71.28円／個）
大箱：1000個（67.72円／個） ※最小販売条件：1 小箱・袋～ |
取寄
|
×
|
個
発送：25営業日以内
取寄品の為、表示納期の変更の場合はご連絡致します
小計（税込）：¥
|
