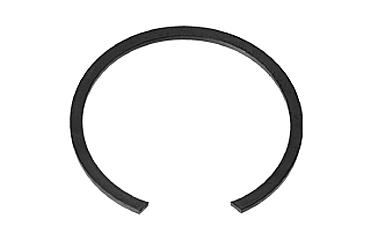

鉄 JIS B2804穴用同心止め輪(穴無し)

【注意】現品は商品画像と色が異なる場合がございます。

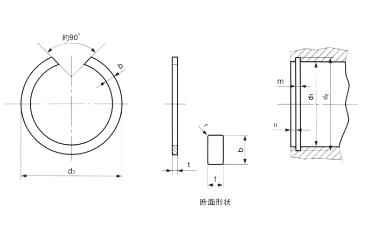

鉄 JIS B2804穴用同心止め輪(穴無し)

　・軸や軸受けに円周溝を切り、スラスト方向から挿入し、リム幅が全周同じ幅で、
　　　スリムな形状をした保持部品を止めるリング状の止め輪です。
　・他の止め輪は偏芯していますが、同心止め輪はその名の通り内径と外径の中心が同じタイプです。
　・穴用は穴に円周溝を切り、商品の呼びサイズはパイプ穴径が商品サイズ名です。
　・軸用は軸部に円周溝を切り、商品の呼びサイズは軸の外径が商品サイズ名です。

　【挿入する際の種類】
　　
　　?止め輪で、スラスト方向（軸部に対して１８０度の方向）から挿入する商品。
　　　　穴用Ｃ形止め輪、軸用Ｃ形止め輪、丸Ｓ形止め輪、丸Ｒ形止め輪、
　　　　ベベル形止め輪、同心止め輪、
　　　
　　?止め輪で、ラジアル方向（軸部に対して９０度の方向）から挿入する商品。
　　　　Ｅ形止め輪、弓Ｅ形止め輪、クリセント形止め輪、Ｕ形止め輪、
　　　　Ｋ形止め輪　
　　　
　　?止め輪を止める軸部に溝を切る必要の無い。
　　　グリップ形止め輪

　　?板ナットで軸部に溝を切らずに使用でき、スラスト方向から挿入する商品。
　　　プッシュナット軸用、プッシュナット穴用、ＣＳ形止め輪、ＣＲ形止め輪
　　　フラットプッシュナット、キャップナットＦ形、キャップナットＤ形、
　　　Ｐ形スピードナット。

　【用語解説】
　　・スラスト方向とは-----軸部に対して１８０度の方向のこと
　　・ラジアル方向とは-----軸部に対して９０度の方向のこと
　　・スタックとは----止め輪などの製品で、棒状に整列させ、テープで貼り付けた梱包のこと
　　・ラグとは-------------Ｃ形止め輪等の小穴が開いた突起部分のこと
　　・リム幅とは-----------止め輪の円周の幅部分
　　・スラスト荷重とは-----止め輪又は軸部が破損、又は外れるまでの荷重のこと。

鉄 JIS B2804穴用同心止め輪(穴無し)

表面処理: 黒染め

もっと見る

鉄 JIS B2804穴用同心止め輪(穴無し)　の商品一覧

14件見つかりました

表示件数：

サイズ	表面処理	入数（単価:税込） ※最小販売条件：1小箱・袋〜	在庫 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	バラ	購入数量	ご購入・お問い合わせ
呼び径 22 呼び22 W20000710220000000	黒染め	バラ：1個（42円／個）小箱：1000個（24.22円／個）大箱：8000個（23.04円／個） ※最小販売条件：7 個〜	▲ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
呼び径 24 呼び24 W20000710240000000	黒染め	バラ：1個（47円／個）小箱：1000個（26.92円／個）大箱：8000個（25.62円／個） ※最小販売条件：6 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
呼び径 25 呼び25 W20000710250000000	黒染め	バラ：1個（46円／個）小箱：500個（26.67円／個）大箱：4000個（25.38円／個） ※最小販売条件：6 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
呼び径 26 呼び26 W20000710260000000	黒染め	バラ：1個（47円／個）小箱：500個（27.43円／個）大箱：4000個（26.1円／個） ※最小販売条件：6 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
呼び径 28 呼び28 W20000710280000000	黒染め	バラ：1個（48円／個）小箱：500個（28.06円／個）大箱：4000個（26.7円／個） ※最小販売条件：6 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
呼び径 32 呼び32 W20000710320000000	黒染め	バラ：1個（51円／個）小箱：500個（29.57円／個）大箱：4000個（28.14円／個） ※最小販売条件：6 個〜	▲ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
呼び径 35 呼び35 W20000710350000000	黒染め	バラ：1個（59円／個）小箱：500個（34.25円／個）大箱：4000個（32.6円／個） ※最小販売条件：5 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
呼び径 37 呼び37 W20000710370000000	黒染め	バラ：1個（62円／個）小箱：100個（35.73円／個）大箱：3000個（34.01円／個） ※最小販売条件：5 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
呼び径 42 呼び42 W20000710420000000	黒染め	バラ：1個（75円／個）小箱：100個（43.58円／個）大箱：2000個（41.48円／個） ※最小販売条件：4 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
呼び径 45 呼び45 W20000710450000000	黒染め	バラ：1個（76円／個）小箱：100個（44.36円／個）大箱：2000個（42.22円／個） ※最小販売条件：4 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
