六角頭テーパーノックピン (NP)(型枠関連資材)

【注意】現品は商品画像と色が異なる場合がございます。

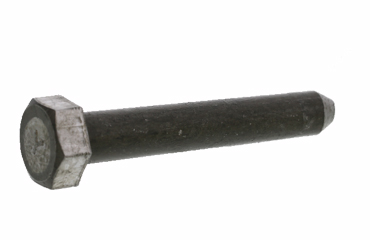

六角頭テーパーノックピン (NP)(型枠関連資材)

■ノックピンとは
数種類の打ち込むピンの総称で、2個以上の部品を棒状又はロール状の形状をした商品を精度のある穴に差し込んで、連結や位置決め、ねじの回り止めなどの目的に使用します。
取り外しが可能な為、部品の分解点検に便利です。
抜取り作業には専用工具のノックアウターやピンポンチを使用します。　　

■溝付きピン(簡易ノックピン)リーマー加工不要
円径の筒状の一部にある溝の両側に盛り上がった突起により、相手素材に密着します。
平行ピン、テーパーピン、スプリングピン等に比べの特長は、平行ピンと同等のせん断強度があり、スプリングピンより信頼感があり、豊富な種類と、組立ロボットでの使用も容易です。
ドリル穴のみで、リーマー穴加工が不要で欧米で一般的に使用されている簡易形ノックピンです。
円径の筒状の一部にある溝の両側に盛り上がった突起により、相手素材に密着します。
1)相手材の方が硬い場合---溝両側の突起が変形し、穴に密着します。
2)相手材の方が軟らかい場合---溝両側の突起が、相手材に食い込みます。
形状による種類にＡ、Ｂ、Ｃ、Ｄ、Ｅ、Ｆ型があります。
相手穴公差（推奨）
ピン径φ３まで：Ｈ９
ピン径φ４以上：Ｈ１１　　

■その他のノックピンの種類
スプリングピン（ノックピン、ロールピン）リーマー加工不要
弾性がある板を円筒状に丸め、ピンの半径方向にばね作用が生じるピンでドリル穴のみで、リーマー穴加工が不要な簡易形ノックピンです。
棒状又はロール状の形状をした商品で精度のある穴に差し込んで、軸に部品を固定する場合の連結や位置決め、ねじの回り止めなどの目的に使用するピンです。
形状と用途で(板厚による一般用と軽荷重用)(面取りで両面取りと片面取り)(形状でストレートと波形)があります。

■平行ピン（ノックピン）リーマー穴加工用
断面が円形で側面が円筒になっている頭なしのピンでリーマー穴加工が必要です。
使用用途では、２つの外径が同じリーマー穴を施した精度ある貫通穴に差し込んで、連結や位置決め、ねじの回り止めなどの目的に用いるピンです。
形状と公差は、A種・m6(プラス公差)平先+丸先、B種h7(マイナス公差)両平先の２種類があります。

■ダウエルピン（ノックピン、ダボピン）リーマー加工用
平行ピンの一種で特に金型、治具等の位置決め用に使用されるより精度や表面粗さ、耐久性の高く、熱処理が施されたピンで、リーマー穴加工が必要です。
形状や仕様にはA形標準タイプ、B形プラス公差、C形マイナス公差、インチサイズ、内ネジ付きA形等の種類があります。

■テーパーピン（ノックピン、円錐ピン）リーマー加工穴用
断面が円形で、側面が1/50テーパーになっている頭なしのピンでテーパーリーマーでの穴加工が必要です。
サイズ呼びは細い径側の先端径です。
軸に部品を固定する場合の位置決めや継ぎ手などに使用します。
他に組立後やメンテナンス時に抜き取りが容易な、ネジが切ってある内ねじ付き、外ねじ付きもあります。

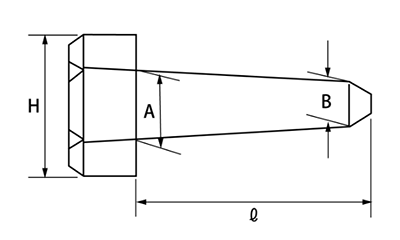

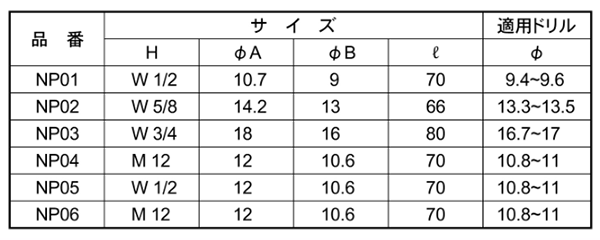

六角頭テーパーノックピン (NP)(型枠関連資材)

表面処理: 生地(素材)

もっと見る

六角頭テーパーノックピン (NP)(型枠関連資材)　の商品一覧

4件見つかりました

表示件数：

サイズ	表面処理	入数（単価:税込） ※最小販売条件：1小箱・袋〜	在庫 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	バラ	購入数量	ご購入・お問い合わせ
NP02 Q1009Y000002000000	生地(素材)	小箱：1個（351.92円／個）大箱：200個（334.89円／個） ※最小販売条件：1 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
NP03 Q1009Y000003000000	生地(素材)	小箱：1個（1,292.39円／個）大箱：100個（1,229.86円／個） ※最小販売条件：1 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
NP04 Q1009Y000004000000	生地(素材)	小箱：1個（355.33円／個）大箱：300個（338.13円／個） ※最小販売条件：1 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
NP05 Q1009Y000005000000	生地(素材)	小箱：1個（495.14円／個）大箱：300個（471.18円／個） ※最小販売条件：1 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
