鋼 S20C【S45C(H)相当】 フランジ付き Uナット

鋼 S20C【S45C(H)相当】 フランジ付き Uナット

【注意】現品は商品画像と色が異なる場合がございます。

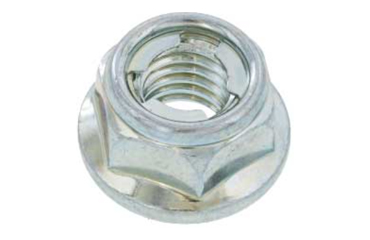

商品画像

鋼 S20C【S45C(H)相当】 フランジ付き Uナット


 ・六角ナットに大きい円錐状のつばを持ったフランジ部分が座面陥没から起こるゆるみ
   を防止、且つUナットとの相乗効果で、特に高いゆるみ止め機能のナットです。
 ・S20C材ですが、強度は8T相当のナットで、鋼を硬くする為の処理したを施した焼き入れ品です。


 ・一般JIS規格の六角ナットとフリクションリング(特殊ばね)の2点の部品からできており、
   ナット上面にフリクションリングをカシメ加工により固定し、一体化させた
   安定的なゆるみ止め効果の高いナットです。
 ・強力な締付けトルクが不要のため相手材が軟質系にも適しています。
 ・おねじの谷底を締め付ける為、取り外してもねじ山や有効径は傷めず、反復使用できます。
 ・ねじ山の中間位置でも確実に効果を発揮します。
 ・安全性の向上や締付作業が簡単で、作業効率が上がります。
 ・締結完了時にフリクションリングから2山以上ねじ部が出ることが望ましい。


●ねじ山の種類
 ・ISO ねじ(表記M)---- 一般品(指定や記載が無い場合はこのです)
 詳しくは
  http://www.neji-no1.com/contents/06/index.html

●ピッチ(山と山の間隔)について
 ・並目--- 一般品(指定ない場合はこの規格となります)(例M10=p1.5)
 ・細目---- 並目より細かい(緩みとめ)(例M10=p1.25、M12=p1.5)



●その他用語
 ・左ねじ---通常の右ねじと逆の左廻り(反時計廻り)に廻した時ににその人から遠ざかるねじ。
 ・平径(2面幅)-----六角又は四角のまっすぐな所どうしの間(径x約1.5倍)
 ・対角----六角又は四角の相対する側の一番遠い角同士の間(平径x約1.15倍)
 ・面取り---頂面、座面等の角部分を削り丸み等持たせ喰つきをよくする加工。
 ・ピッチ----隣り合う、ねじ山とねじ山の間の距離。
 ・リード----ねじを一回転させて軸方向に進む距離
 ・座面----ネジ部品の締め付けの際、直接荷重を受ける面の部分。
 ・焼き入れ---鋼を硬くする処理。(焼き入れ品=S45C-H)(焼きなし品=S45C-A)
 ・フランジ(ツバ)---帽子のひさし部の様なでっぱりで緩み止め効果用。
 ・セレート(ナール)---相手材に接する面についているゆるみ止めの為のギザギザのこと
 ・キャップ付-------六角ナットの片面に帽子状のキャップを、溶接で一体化しねじの先端が
            出ないように隠した、外観も重視したナットです。



もっと詳しくは下記ウェブサイトへ
http://www1.odn.ne.jp/~cal23690/tech/technique2.htm


もっと詳しくは下記ウェブサイトへ
http://www.fun.co.jp/products/unut01.html

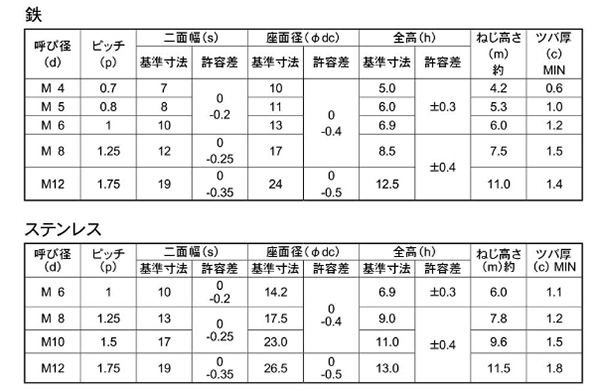

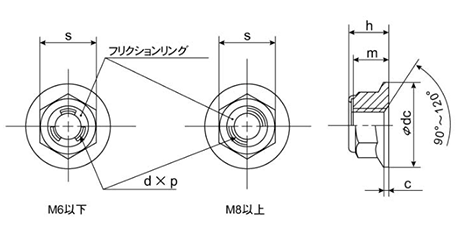

規格

鋼 S20C【S45C(H)相当】 フランジ付き Uナット

鋼 S20C【S45C(H)相当】 フランジ付き Uナット

表面処理
生地(素材) / ユニクロメッキ(六価光沢) / クロメ-トメッキ(六価有色) / 三価ブラックメッキ
もっと見る
呼び
M8
鋼 S20C【S45C(H)相当】 フランジ付き Uナット の商品一覧
条件から絞り込む フリーワードで絞り込む

4件 見つかりました

表示件数:

サイズ 表面処理 入数(単価:税込) ※最小販売条件:1小箱・袋〜 在庫
:大箱入数分の在庫あり
:小箱入数分の在庫あり
:バラの在庫あり
取寄
:取り寄せ対応
製作
:製作対応
×
:在庫無し
バラ 購入数量 ご購入・
お問い合わせ
M8 (p=1.25)(12x17)
ピッチ=1.25

N00802350080000000コピーアイコン
生地(素材) バラ:1個(175円/個)
小箱:800個(101.64円/個)
大箱:3200個(96.56円/個)

※最小販売条件:2 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
M8 (p=1.25)(12x17)
ピッチ=1.25

N00802350080000001コピーアイコン
ユニクロメッキ(六価光沢) 小箱:800個(145.2円/個)
大箱:3200個(137.94円/個)

※最小販売条件:1 小箱・袋~

取寄
×
発送:9営業日以内

取寄品の為、表示納期の変更の場合はご連絡致します。

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
M8 (p=1.25)(12x17)
ピッチ=1.25

N00802350080000002コピーアイコン
クロメ-トメッキ(六価有色) バラ:1個(250円/個)
小箱:800個(145.2円/個)
大箱:3200個(137.94円/個)

※最小販売条件:2 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
M8 (p=1.25)(12x17)
ピッチ=1.25

N00802350080000004コピーアイコン
三価ブラックメッキ 小箱:800個(125.4円/個)
大箱:3200個(119.13円/個)

※最小販売条件:1 小箱・袋~

取寄
×
発送:10営業日以内

取寄品の為、表示納期の変更の場合はご連絡致します。

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
