商品詳細

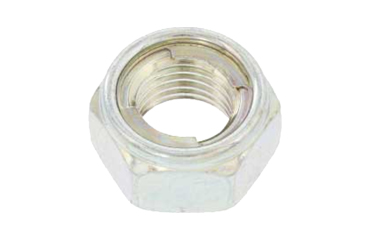

鉄 Uナット (極細目)

【注意】現品は商品画像と色が異なる場合がございます。

鉄 Uナット (極細目)

■特長
・通常より細目のピッチのため緩み止め機能があります。
・一般JIS規格の六角ナットとフリクションリング(特殊ばね)の2点の部品からできており、ナット上面にフリクションリングをカシメ加工により固定し、一体化させた安定的なゆるみ止め効果の高いナットです。
・強力な締付けトルクが不要のため相手材が軟質系にも適しています。
・おねじの谷底を締め付ける為、取り外してもねじ山や有効径は傷めず、反復使用できます。
・ねじ山の中間位置でも確実に効果を発揮します。
・安全性の向上や締付作業が簡単で、作業効率が上がります。
・締結完了時にフリクションリングから2山以上ねじ部が出ることが望ましいです。

■ねじ山の種類
・ＩＳＯねじ(表記M)--- 一般品（指定や記載が無い場合はこのです）
・ＪＩＳねじ(表記M)---Ｍ３～Ｍ５まではピッチが違う（旧jisで古いねじ)
・ウイットねじ(表記W)---ぶねじ(インチ呼称)とも言い、建築、設備等一部で流通
・ユニファイねじ(表記UN)---アメリカねじ(インチ呼称)とも言い表記はUNC(並目)、UNF(細目)

■ナットの形状
・１種---片面取りで高さが呼び径の約８割(例M10=高さ8mm)
・２種---両面取りで高さが呼び径の約８割(例M10=高さ8mm)
・３種---両面取りで高さが呼び径の約６割(例M10=高さ6mm)
・小型---2面幅(平径)が一般のナットに比べ小さい（例M8=12mm)
・JIS----2面幅(平径)が一般のナットに比べ大きい（例M8=14mm)
・10割---高さが呼び径の約10割(例M10=高さ10mm)

■ピッチ(山と山の間隔)について
・並目--- 一般品（指定ない場合はこの規格となります）(例M10=p1.5)　
・細目--- 並目より細かい(緩みとめ）(例M10=p1.25)
・極細目--- 細目より更に細かい(緩みとめ）(例M10=p1.0)

■材質と強度
・ＳＷＣＨ（一般品）---４Ｔ相当
・Ｓ４５Ｃ-Ｈ（焼入）---８Ｔ相当
・ＳＣＭ４３５クロームモリブデン鋼（クロモリ）---１０Ｔ相当

■その他用語
・コンタルナット---３種ナットのことです。
・左ねじ---通常の右ねじと逆の左廻り(反時計廻り)に廻した時に遠ざかるねじです。
・焼付け防止処理---締結時の摩擦熱によるカジリを防ぐ為の表面処理です。
・ホーマーナット---量産品の一般製造方法（横型プレス機械よる製法）
・平径(２面幅)---六角又は四角のまっすぐな所どうしの間(径ｘ約1.5倍)
・対角---六角又は四角の相対する側の一番遠い角同士の間(平径ｘ約1.15倍)
・面取り---頂面、座面等の角部分を削り丸み等持たせ喰つきをよくする加工。
・ピッチ---隣り合う、ねじ山とねじ山の間の距離。
・リード---ねじを一回転させて軸方向に進む距離。
・座面---ネジ部品の締め付けの際、直接荷重を受ける面の部分。
・焼き入れ---鋼を硬くする処理。(焼き入れ品=S45C-H）(焼きなし品=S45C-A）
・２種ナットの役割---面取り向きを気にせず作業性向上の特長があります。
・ダブルナット---ゆるみ止め目的で(1種x2)又は(1種+3種)ナットを組み合わせ使用のことです。

鉄 Uナット (極細目)

表面処理: 生地(素材) / 三価ホワイトメッキ / 三価ユニクロ(三価クロメート)

もっと見る

呼び: M30

鉄 Uナット (極細目)　の商品一覧

条件から絞り込むフリーワードで絞り込む

バラ販売

在庫有のみ表示

3件見つかりました

表示件数：

サイズ	表面処理	入数（単価:税込） ※最小販売条件：1小箱・袋〜	在庫 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	バラ	購入数量	ご購入・お問い合わせ
M30 (p=1.5) ピッチ=1.5 細目 N000020D0300000000	生地(素材)	バラ：1個（4,480円／個）小箱：30個（2,620.25円／個）大箱：120個（2,493.46円／個） ※最小販売条件：1 個〜	▲ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：30営業日以内取寄品の為、表示納期の変更の場合はご連絡致します単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
M30 (p=1.5) ピッチ=1.5 細目 N000020D0300000001	三価ユニクロ(三価クロメート)	バラ：1個（5,490円／個）小箱：30個（3,210.86円／個）大箱：120個（3,055.5円／個） ※最小販売条件：1 個〜	▲ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：30営業日以内取寄品の為、表示納期の変更の場合はご連絡致します単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
M30 (p=1.5) ピッチ=1.5 細目 N000020D0300000003	三価ホワイトメッキ	バラ：1個（5,764円／個）小箱：30個（3,371.13円／個）大箱：120個（3,208.01円／個） ※最小販売条件：1 個〜	▲ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
