商品詳細

鉄袋ナット(UNFユニファイ細目ねじ)(3形 2種)

【注意】現品は商品画像と色が異なる場合がございます。

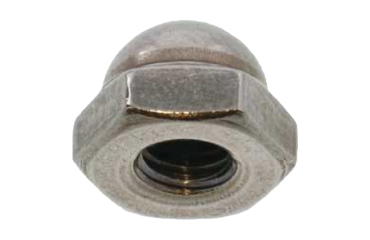

鉄袋ナット(UNFユニファイ細目ねじ)(3形 2種)

■特長
・外形が六角ナットの片面上部に帽子状のキャップを、溶接により一体化した六角袋ナットで、ねじの先端が出ないように隠した外観を重視したナットです。
・一般品は3型2種品ですが、製造方法により、1、2、3型とあり袋状の違いや、またそれぞれに六角ナット部分は同様に1、2、3種があり一般市販品の2種は六角部分が上下面取りがされています。
・小型ナットとは、2面幅(平径、スパナ径)が一般のナットに比べ小さいです。（例M8=12mm)
・主に自動車関係で使用されています。

■ねじ山の種類
ＩＳＯねじ(表記M)--- 一般品（指定や記載が無い場合はこのです）
ＪＩＳねじ(表記M)---Ｍ３～Ｍ５まではピッチが違う（旧jisで古いねじ)
ウイットねじ(表記W)---ぶねじ(インチ呼称)とも言い、建築、設備等一部で流通
ユニファイねじ(表記UN)---アメリカねじ(インチ呼称)とも言い表記はUNC(並目)、UNF(細目)
管用ねじ---ガス山(表記G他)(インチ呼称)とも言い水道管材業界で主に流通している。
他に角ねじ、台形(梯形)ねじ、ミシン、自転車、バルブねじ等ある。

もっと詳しくはこちらへ

■ナットの形状
１種---片面取りで高さが呼び径の約８割(例M10=高さ8mm)
２種---両面取りで高さが呼び径の約８割(例M10=高さ8mm)
３種---両面取りで高さが呼び径の約６割(例M10=高さ6mm)
４種---上部に面取り、下部に座付
小型---2面幅(平径)が一般のナットに比べ小さい（例M8=12mm)
10割---高さが呼び径の約10割(例M10=高さ10mm)

■ピッチ(山と山の間隔)について
並目--- 一般品（指定ない場合はこの規格となります）(例M10=p1.5)　
細目--- 並目より細かい(緩みとめ）(例M10=p1.25)
極細目--- 細目より更に細かい(緩みとめ）(例M10=p1.0)

■材質について
SUS304又はXM7--- 一般品
SUS316---高耐食性
SUS316L---高耐食性
SUS310S---耐熱鋼
SUS403---焼付け防止(ボルト304の組合せ時)

もっと詳しくはこちらへ

■製造方法
切削
熱間ホーマー
冷間ホーマー
温間ホーマー　
鍛造　　　　

もっと詳しくはこちらへ

■その他用語
コンタルナット---３種ナットのこと。
左ねじ---通常の右ねじと逆の左廻り(反時計廻り)に廻した時ににその人から遠ざかるねじ。
焼付け防止処理---締結時の摩擦熱によるカジリを防ぐ為の表面処理。
ホーマーナット---量産品の一般製造方法（横型プレス機械よる製法）
平径(２面幅)---六角又は四角のまっすぐな所同士の間(径ｘ約1.5倍)
対角---六角又は四角の相対する側の一番遠い角同士の間(平径ｘ約1.15倍)
面取り---頂面、座面等の角部分を削り丸み等持たせ喰つきをよくする加工。
ピッチ---隣り合う、ねじ山とねじ山の間の距離。
リード---ねじを一回転させて軸方向に進む距離。
座面---ネジ部品の締め付けの際、直接荷重を受ける面の部分。
バリ---削りきれていない断片(かけら)または加工により出来てしまった不要なでっぱり。
焼き入れ---鋼を硬くする処理。(焼き入れ品=S45C-H）(焼きなし品=S45C-A）
２種ナットの役割---面取り向きを気にせず作業性向上の特長がある。
フランジ(ツバ)---帽子のひさし部の様なでっぱりで緩み止め効果用。
セレート(ナール)---相手材に接する面についているゆるみ止めの為のギザギザのこと。
ダブルナット---ゆるみ止め目的で(1種x2)又は(1種+3種)ナットを組み合わせ使用のこと。
パイロット付---溶接ナット等にある位置決め用ガイトのこと。
ダボ付---溶接ナット等にある突起(ボッチ)のこと。

鉄袋ナット(UNFユニファイ細目ねじ)(3形 2種)

表面処理: 生地(素材) / 三価ホワイトメッキ

もっと見る

呼び: 1/2UNF

鉄袋ナット(UNFユニファイ細目ねじ)(3形 2種)　の商品一覧

条件から絞り込むフリーワードで絞り込む

表面処理

呼び

バラ販売

在庫有のみ表示

2件見つかりました

表示件数：

サイズ	表面処理	入数（単価:税込） ※最小販売条件：1小箱・袋〜	在庫 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	バラ	購入数量	ご購入・お問い合わせ
1/2-20UNF 細目 N00000078040000000	生地(素材)	バラ：1個（173円／個）小箱：200個（100.94円／個）大箱：1200個（96.06円／個） ※最小販売条件：2 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
1/2-20UNF 細目 N00000078040000003	三価ホワイトメッキ	バラ：1個（201円／個）小箱：200個（117.31円／個）大箱：1200個（111.63円／個） ※最小販売条件：2 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
