商品詳細

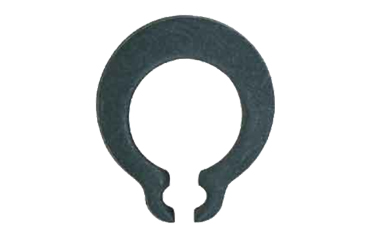

ステンレスグリップ止め輪(GTW)(オチアイ製)溝なし用

【注意】現品は商品画像と色が異なる場合がございます。

ステンレスグリップ止め輪(GTW)(オチアイ製)溝なし用

　・ステンレス鋼なので耐食性、耐熱性に優れています。

　・軸部に溝を切り必要の無い止め輪で、止める位置を自由に決めることができます。
　　　止め輪自体のグリップ力で軸部からの抜けを防ぎます。
　・軸用のみで、商品の呼びサイズは軸の外径が商品サイズ名です。
　・グリップ形止め輪用の専用取付工具で取り付けます。
　　　Ｇ型-----止め輪を広げながら相手軸に挿入するタイプ。
　　　ＺＡ型---止め輪を広げながら相手軸に取付けるタイプ。
　　　　詳しくは--http://www.ochiai-if.co.jp/ochiaitool/ochioif07.htm

　【挿入する際の種類】
　　
　　?止め輪で、スラスト方向（軸部に対して１８０度の方向）から挿入する商品。
　　　　穴用Ｃ形止め輪、軸用Ｃ形止め輪、丸Ｓ形止め輪、丸Ｒ形止め輪、
　　　　ベベル形止め輪、同心止め輪、
　　　
　　?止め輪で、ラジアル方向（軸部に対して９０度の方向）から挿入する商品。
　　　　Ｅ形止め輪、弓Ｅ形止め輪、クリセント形止め輪、Ｕ形止め輪、
　　　　Ｋ形止め輪　
　　　
　　?止め輪を止める軸部に溝を切る必要の無い。
　　　グリップ形止め輪

　　?板ナットで軸部に溝を切らずに使用でき、スラスト方向から挿入する商品。
　　　プッシュナット軸用、プッシュナット穴用、ＣＳ形止め輪、ＣＲ形止め輪
　　　フラットプッシュナット、キャップナットＦ形、キャップナットＤ形、
　　　Ｐ形スピードナット。

　【用語解説】
　　・スラスト方向とは-----軸部に対して１８０度の方向のこと
　　・ラジアル方向とは-----軸部に対して９０度の方向のこと
　　・スタックとは----止め輪などの製品で、棒状に整列させ、テープで貼り付けた梱包のこと
　　・ラグとは-------------Ｃ形止め輪等の小穴が開いた突起部分のこと
　　・リム幅とは-----------止め輪の円周の幅部分
　　・スラスト荷重とは-----止め輪又は軸部が破損、又は外れるまでの荷重のこと。

ステンレスグリップ止め輪(GTW)(オチアイ製)溝なし用

表面処理: 生地(素材)

もっと見る

ステンレスグリップ止め輪(GTW)(オチアイ製)溝なし用　の商品一覧

5件見つかりました

表示件数：

サイズ	表面処理	入数（単価:税込） ※最小販売条件：1小箱・袋〜	在庫 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	バラ	購入数量	ご購入・お問い合わせ
GTW-2.0 呼び2.0 I00200700020000000	生地(素材)	バラ：1個（4円／個）小箱：2000個（2.15円／個）大箱：10000個（2.04円／個） ※最小販売条件：65 個〜	▲ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：33営業日以上単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
GTW-3.0 呼び3.0 I00200700030000000	生地(素材)	バラ：1個（4円／個）小箱：5000個（2.24円／個）大箱：75000個（2.13円／個） ※最小販売条件：65 個〜	▲ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
GTW-4.0 呼び4.0 I00200700040000000	生地(素材)	バラ：1個（6円／個）小箱：1000個（3.19円／個）大箱：10000個（3.04円／個） ※最小販売条件：44 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
GTW-5.0 呼び5.0 I00200700050000000	生地(素材)	バラ：1個（6円／個）小箱：1000個（3.44円／個）大箱：25000個（3.28円／個） ※最小販売条件：44 個〜	▲ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
GTW-8.0 呼び8.0 I00200700080000000	生地(素材)	バラ：1個（14円／個）小箱：1000個（8.11円／個）大箱：10000個（7.72円／個） ※最小販売条件：19 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：33営業日以上単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
