鉄 CS止め輪(CSTW)(オチアイ製)

鉄 CS止め輪(CSTW)(オチアイ製)

【注意】現品は商品画像と色が異なる場合がございます。

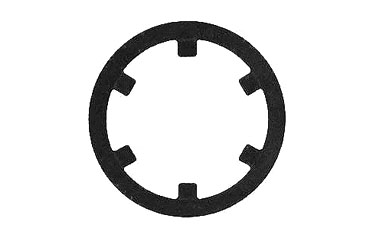

商品画像

鉄 CS止め輪(CSTW)(オチアイ製)

・プッシュナット軸用と同様に爪のエッジ部分が軸部外周に食い込ませて使用します。
違いは、軸部に接触する面積が小さいため、スラスト荷重が小さくなります。
・板ナット同様の使用方法のため溝を切る必要が無く、スラスト方向から挿入し、保持部品を止めるリング状の止め輪です。他に穴用もあります。
・着脱のための専用工具を使用します。


【挿入する際の種類】

・止め輪で、スラスト方向(軸部に対して180度の方向)から挿入する商品。
[穴用C形止め輪、軸用C形止め輪、丸S形止め輪、丸R形止め輪、ベベル形止め輪、同心止め輪]

・止め輪で、ラジアル方向(軸部に対して90度の方向)から挿入する商品。
[E形止め輪、弓E形止め輪、クリセント形止め輪、 U形止め輪、K形止め輪]

・止め輪を止める軸部に溝を切る必要の無い。
[グリップ形止め輪]

・板ナットで軸部に溝を切らずに使用でき、スラスト方向から挿入する商品。
[プッシュナット軸用、 プッシュナット穴用、 CS形止め輪、CR形止め輪、フラットプッシュナット、キャップナットF形、キャップナットD形、P形スピードナット]


【用語解説】
・スラスト方向とは---軸部に対して180度の方向のこと
・ラジアル方向とは---軸部に対して90度の方向のこと
・スタックとは---止め輪などの製品で、棒状に整列させ、テープで貼り付けた梱包のこと
・ラグとは---C形止め輪等の小穴が開いた突起部分のこと
・リム幅とは---止め輪の円周の幅部分
・スラスト荷重とは---止め輪又は軸部が破損、又は外れるまでの荷重のこと。

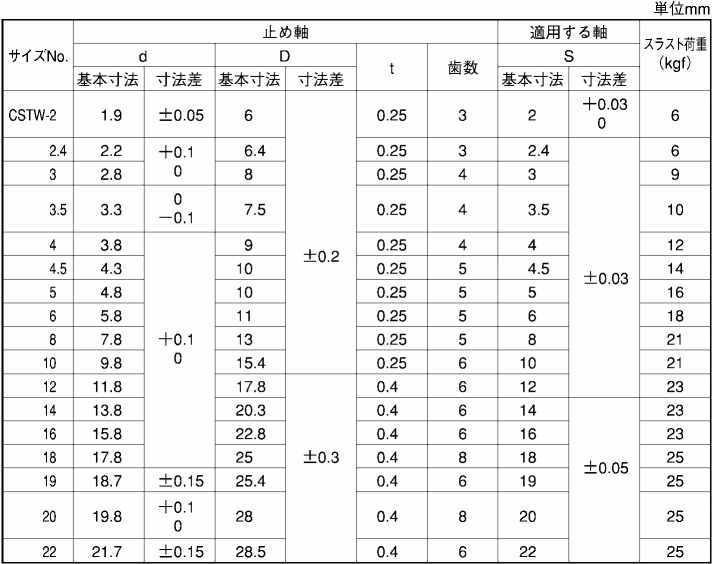

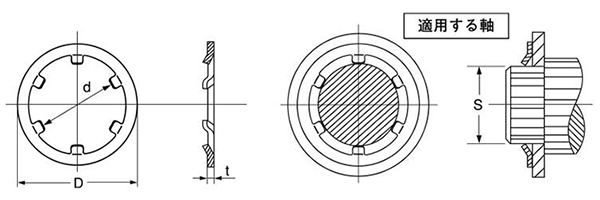

規格

鉄 CS止め輪(CSTW)(オチアイ製)

鉄 CS止め輪(CSTW)(オチアイ製)

表面処理
燐酸塩被膜(ACP/PK)
もっと見る
鉄 CS止め輪(CSTW)(オチアイ製) の商品一覧
条件から絞り込む フリーワードで絞り込む

15件 見つかりました

表示件数:

サイズ 表面処理 入数(単価:税込) ※最小販売条件:1小箱・袋〜 在庫
:大箱入数分の在庫あり
:小箱入数分の在庫あり
:バラの在庫あり
取寄
:取り寄せ対応
製作
:製作対応
×
:在庫無し
バラ 購入数量 ご購入・
お問い合わせ
CSTW-2
呼び2

I00001400020000000コピーアイコン
燐酸塩被膜(ACP/PK) バラ:1個(2円/個)
小箱:1000個(1.06円/個)
大箱:200000個(1.01円/個)

※最小販売条件:130 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
CSTW-2.4
呼び2.4

I00001400024000000コピーアイコン
燐酸塩被膜(ACP/PK) バラ:1個(2円/個)
小箱:1000個(1.12円/個)
大箱:200000個(1.06円/個)

※最小販売条件:130 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
CSTW-3
呼び3

I00001400030000000コピーアイコン
燐酸塩被膜(ACP/PK) バラ:1個(3円/個)
小箱:1000個(1.25円/個)
大箱:120000個(1.19円/個)

※最小販売条件:87 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
CSTW-3.5
呼び3.5

I00001400035000000コピーアイコン
燐酸塩被膜(ACP/PK) バラ:1個(4円/個)
小箱:1000個(2.31円/個)
大箱:200000個(2.2円/個)

※最小販売条件:65 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
CSTW-4
呼び4

I00001400040000000コピーアイコン
燐酸塩被膜(ACP/PK) バラ:1個(3円/個)
小箱:1000個(1.38円/個)
大箱:80000個(1.32円/個)

※最小販売条件:87 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
CSTW-4.5
呼び4.5

I00001400045000000コピーアイコン
燐酸塩被膜(ACP/PK) バラ:1個(5円/個)
小箱:1000個(2.56円/個)
大箱:25000個(2.43円/個)

※最小販売条件:52 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
CSTW-5
呼び5

I00001400050000000コピーアイコン
燐酸塩被膜(ACP/PK) バラ:1個(3円/個)
小箱:1000個(1.44円/個)
大箱:80000個(1.37円/個)

※最小販売条件:87 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
CSTW-6
呼び6

I00001400060000000コピーアイコン
燐酸塩被膜(ACP/PK) バラ:1個(3円/個)
小箱:1000個(1.57円/個)
大箱:80000個(1.49円/個)

※最小販売条件:87 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
CSTW-8
呼び8

I00001400080000000コピーアイコン
燐酸塩被膜(ACP/PK) バラ:1個(5円/個)
小箱:1000個(2.41円/個)
大箱:15000個(2.29円/個)

※最小販売条件:52 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
CSTW-10
呼び10

I00001400100000000コピーアイコン
燐酸塩被膜(ACP/PK) バラ:1個(5円/個)
小箱:1000個(2.84円/個)
大箱:10000個(2.7円/個)

※最小販売条件:52 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
