鉄 E形止め輪(Eリング)

【注意】現品は商品画像と色が異なる場合がございます。

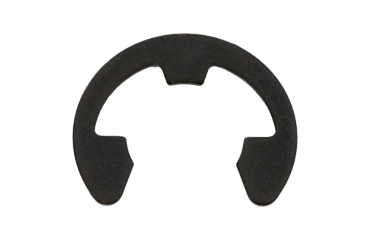

鉄 E形止め輪(Eリング)

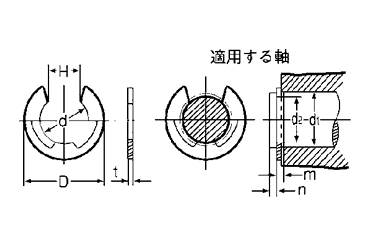

　・Ｅ形止め輪（Ｅリング）は、形状がアルファベットの”Ｅ”に似ていることから呼ばれています。
　・軸に円周溝を切り、ラジアル方向から挿入し保持部品を止めるリング状の止め輪です。
　・軸用のみで、商品の呼びサイズはスナップリングと違い、軸の溝径が商品サイズ名です。
　・取付けにはＥ文字の３点突起を溝に押し込んで止めます、専用工具（ＥＴホルダーなど）を
使うと便利ですが、一般工具でも使用はできます。（工具も扱っております）

　　専用ホルダーの１５ｍｍ用　以上は挿入時の荷重が高すぎて人の手での装着が困難な為販売しておりません。
　　この場合は、ペンチ等でＥリングをつかみ、Ｅリングの後ろを軽く叩いて挿入していただくのが最良です。

　【挿入する際の種類】
　　
　　?止め輪で、スラスト方向（軸部に対して１８０度の方向）から挿入する商品。
　　　　穴用Ｃ形止め輪、軸用Ｃ形止め輪、丸Ｓ形止め輪、丸Ｒ形止め輪、
　　　　ベベル形止め輪、同心止め輪、
　　　
　　?止め輪で、ラジアル方向（軸部に対して９０度の方向）から挿入する商品。
　　　　Ｅ形止め輪、弓Ｅ形止め輪、クリセント形止め輪、Ｕ形止め輪、
　　　　Ｋ形止め輪　
　　　
　　?止め輪を止める軸部に溝を切る必要の無い。
　　　グリップ形止め輪

　　?板ナットで軸部に溝を切らずに使用でき、スラスト方向から挿入する商品。
　　　プッシュナット軸用、プッシュナット穴用、ＣＳ形止め輪、ＣＲ形止め輪
　　　フラットプッシュナット、キャップナットＦ形、キャップナットＤ形、
　　　Ｐ形スピードナット。

　【用語解説】
　　・スラスト方向とは-----軸部に対して１８０度の方向のこと
　　・ラジアル方向とは-----軸部に対して９０度の方向のこと
　　・スタックとは----止め輪などの製品で、棒状に整列させ、テープで貼り付けた梱包のこと
　　・ラグとは-------------Ｃ形止め輪等の小穴が開いた突起部分のこと
　　・リム幅とは-----------止め輪の円周の幅部分
　　・スラスト荷重とは-----止め輪又は軸部が破損、又は外れるまでの荷重のこと。

もっと詳しくは下記ウェブサイトへ
http://www.ochiai-if.co.jp/04ochi.html

鉄 E形止め輪(Eリング)

表面処理: ユニクロメッキ（六価光沢) / クロメ－トメッキ（六価有色) / 三価ホワイトメッキ / 三価ブラックメッキ / クロームメッキ（装飾用) / スズコバルト（クローム鍍金代替) / 燐酸塩被膜(ACP/PK)

もっと見る

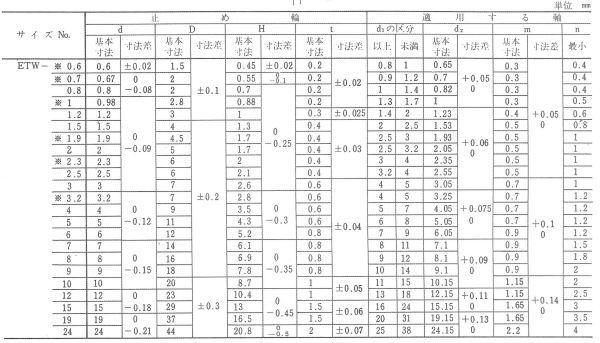

呼び: 径1.2 / 径1.5 / 径1.9 / 径10.0 / 径12 / 径12.0 / 径15.0 / 径19.0 / 径2.0 / 径2.3 / 径2.5 / 径24.0 / 径3.0 / 径3.2 / 径4.0 / 径5.0 / 径6.0 / 径7.0 / 径8.0 / 径9.0

鉄 E形止め輪(Eリング)　の商品一覧

条件から絞り込むフリーワードで絞り込む

バラ販売

在庫有のみ表示

73件見つかりました

表示件数：

サイズ	表面処理	入数（単価:税込） ※最小販売条件：1小箱・袋〜	在庫 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	バラ	購入数量	ご購入・お問い合わせ
ETW-1.2 I00000600012000000	燐酸塩被膜(ACP/PK)	バラ：1個（2円／個）小箱：1000個（0.65円／個）大箱：300000個（0.62円／個） ※最小販売条件：130 個〜	○	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
ETW-1.2 I00000600012000003	三価ホワイトメッキ	バラ：1個（2円／個）小箱：1000個（0.7円／個）大箱：300000個（0.66円／個） ※最小販売条件：130 個〜	○	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
ETW-1.2 I00000600012000020	スズコバルト（クローム鍍金代替)	小箱：1000個（1.61円／個）大箱：300000個（1.53円／個） ※最小販売条件：1 小箱・袋～	取寄	×	個発送：9営業日以内取寄品の為、表示納期の変更の場合はご連絡致します。単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
ETW-1.5 I00000600015000000	燐酸塩被膜(ACP/PK)	バラ：1個（2円／個）小箱：1000個（0.6円／個）大箱：300000個（0.57円／個） ※最小販売条件：130 個〜	○	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
ETW-1.5 I00000600015000003	三価ホワイトメッキ	バラ：1個（2円／個）小箱：1000個（0.64円／個）大箱：300000個（0.61円／個） ※最小販売条件：130 個〜	○	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
ETW-1.5 I00000600015000004	三価ブラックメッキ	小箱：1000個（20.62円／個）大箱：14000個（19.59円／個） ※最小販売条件：1 小箱・袋～	取寄	×	個発送：10営業日以内取寄品の為、表示納期の変更の場合はご連絡致します。単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
ETW-1.5 I00000600015000020	スズコバルト（クローム鍍金代替)	バラ：1個（6円／個）小箱：1000個（3.21円／個）大箱：300000個（3.05円／個） ※最小販売条件：44 個〜	○	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
ETW-1.9 I00000600019000000	燐酸塩被膜(ACP/PK)	バラ：1個（2円／個）小箱：1000個（0.65円／個）大箱：300000個（0.62円／個） ※最小販売条件：130 個〜	○	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
ETW-1.9 I00000600019000003	三価ホワイトメッキ	バラ：1個（2円／個）小箱：1000個（0.7円／個）大箱：300000個（0.66円／個） ※最小販売条件：130 個〜	○	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
ETW-1.9 I00000600019000020	スズコバルト（クローム鍍金代替)	小箱：1000個（1.61円／個）大箱：300000個（1.53円／個） ※最小販売条件：1 小箱・袋～	取寄	×	個発送：9営業日以内取寄品の為、表示納期の変更の場合はご連絡致します。単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
