S45C相当平行ピン・B種h7(マイナス公差)両平先 (大陽ステン製)

【注意】現品は商品画像と色が異なる場合がございます。

S45C相当平行ピン・B種h7(マイナス公差)両平先 (大陽ステン製)

【ノックピンとは】
・数種類の打ち込むピンの総称で、2個以上の部品を棒状又はロール状の形状をした商品を精度のある穴に差し込んで、連結や位置決め、ねじの回り止めなどの目的に使用します。
・取り外しが可能な為、部品の分解点検に便利です。抜取り作業には専用工具のノックアウターやピンポンチを使用します。　　

●平行ピン（ノックピン）リーマー穴加工用

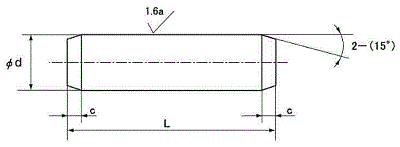

・断面が円形で側面が円筒になっている頭なしのピンでリーマー穴加工が必要です。
・使用用途では、２つの外径が同じリーマー穴を施した精度ある貫通穴に差し込んで、連結や位置決め、ねじの回り止めなどの目的に用いるピン。

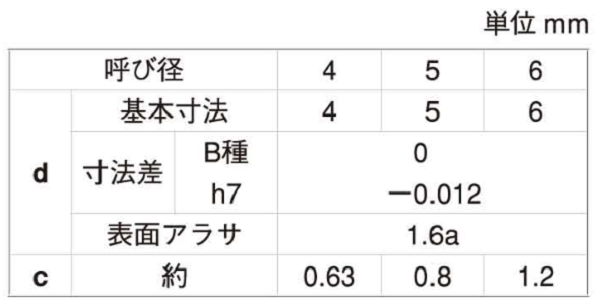

・形状と公差は一般には２種類あり、A種・m6(プラス公差)平先+丸先、とB種h7(マイナス公差)両平先があります。
・新JISと旧JISの違いは、両端形状と、各タイプ事にそれぞれ公差が１種類規定と長さの呼称が両端部を含む全長となりました。
・S45C-AとQ付の違いは、45C-Aが一般品で焼きならしが無し、S45C-Qは調質熱処理(調質とは、目的に応じた硬さにするために再度硬さと粘さを得る作業)　付品です。

【その他のノックピンの種類】
●スプリング　ピン（ノックピン、ロールピン）リーマー加工不要
・弾性がある板を円筒状に丸め、ピンの半径方向にばね作用が生じるピンでドリル穴のみで、リーマー穴加工が不要な、簡易形ノックピンです。
・棒状又はロール状の形状をした商品で精度のある穴に差し込んで、軸に部品を固定する場合の連結や位置決め、ねじの回り止めなどの目的に使用するピンです。
・形状と用途で（板厚による一般用と軽荷重用）（面取りで両面取りと片面取り）（形状でストレートと波形）があります。

●ダウエル　ピン（ノックピン、ダボピン）リーマー加工用
・平行ピンの一種で特に金型・治具等の位置決め用に使用されるより精度や表面粗さ、耐久性の高く、熱処理が施されたピンで、リーマー穴加工が必要です。
・形状や仕様には下記種類があります。A形標準タイプ、B形プラス公差、C形マイナス公差、インチサイズ、内ネジ付きA形等

●テーパーピン（ノックピン、円錐ピン）リーマー加工穴用
・断面が円形で、側面が1/50テーパーになっている頭なしのピンでテーパーリーマーでの穴加工が必要です。
・サイズ呼びは細い径側の先端径です。
・軸に部品を固定する場合の位置決めや継ぎ手などに使用します。
・他に組立後やメンテナンス時に抜き取りが容易な、ネジが切ってある内ねじ付き、外ねじ付きもあります。

●溝付きピン(簡易ノックピン)　リーマー加工不要
・円径の筒状の一部にある溝の両側に盛り上がった突起により、相手素材に密着します。
・平行ピン、テーパーピン、スプリングピン等に比べの特長は、平行ピンと同等のせん断強度があり、スプリングピンより信頼感があり、豊富な種類と、小ねじ等に比べて、組立ロボットでの使用も容易です。
・ドリル穴のみで、リーマー穴加工が不要な、簡易形ノックピンです。

もっと詳しくは下記ウェブサイトへ
http://www.taiyo-sp.co.jp/pro.html

S45C相当平行ピン・B種h7(マイナス公差)両平先 (大陽ステン製)

表面処理: 生地(素材) / 三価ホワイトメッキ

もっと見る

呼び: 径4 / 径5 / 径6

長さ: 6 / 8 / 10 / 12 / 14 / 15 / 16 / 18 / 20 / 22 / 25 / 28 / 30 / 35 / 40 / 50

S45C相当平行ピン・B種h7(マイナス公差)両平先 (大陽ステン製)　の商品一覧

条件から絞り込むフリーワードで絞り込む

表面処理

呼び

長さ

バラ販売

在庫有のみ表示

28件見つかりました

表示件数：

サイズ	表面処理	入数（単価:税込） ※最小販売条件：1小箱・袋〜	在庫 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	バラ	購入数量	ご購入・お問い合わせ
径4x6 G0080P010040006000	生地(素材)	バラ：1個（19円／個）小箱：100個（11.08円／個）大箱：1000個（10.54円／個） ※最小販売条件：14 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内メーカー在庫完売次第廃番となります単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径4x8 G0080P010040008000	生地(素材)	バラ：1個（19円／個）小箱：100個（11.08円／個）大箱：1000個（10.54円／個） ※最小販売条件：14 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：33営業日以上単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径4x10 G0080P010040010000	生地(素材)	バラ：1個（19円／個）小箱：100個（11.08円／個）大箱：1000個（10.54円／個） ※最小販売条件：14 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：33営業日以上単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径4x12 G0080P010040012000	生地(素材)	バラ：1個（19円／個）小箱：100個（11.08円／個）大箱：1000個（10.54円／個） ※最小販売条件：14 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内メーカー在庫完売次第廃番となります単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径4x14 G0080P010040014000	生地(素材)	バラ：1個（19円／個）小箱：100個（11.08円／個）大箱：800個（10.54円／個） ※最小販売条件：14 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：33営業日以上単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径4x15 G0080P010040015000	生地(素材)	バラ：1個（19円／個）小箱：100個（11.08円／個）大箱：800個（10.54円／個） ※最小販売条件：14 個〜	▲ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：33営業日以上単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径4x18 G0080P010040018000	生地(素材)	バラ：1個（21円／個）小箱：100個（12.16円／個）大箱：700個（11.57円／個） ※最小販売条件：13 個〜	▲ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：33営業日以上単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径4x20 G0080P010040020000	生地(素材)	バラ：1個（21円／個）小箱：100個（12.16円／個）大箱：700個（11.57円／個） ※最小販売条件：13 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：33営業日以上単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径4x22 G0080P010040022000	生地(素材)	バラ：1個（22円／個）小箱：100個（12.85円／個）大箱：600個（12.23円／個） ※最小販売条件：12 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内メーカー在庫完売次第廃番となります単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径4x25 G0080P010040025000	生地(素材)	バラ：1個（22円／個）小箱：100個（12.85円／個）大箱：500個（12.23円／個） ※最小販売条件：12 個〜	▲ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：33営業日以上単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
