商品詳細

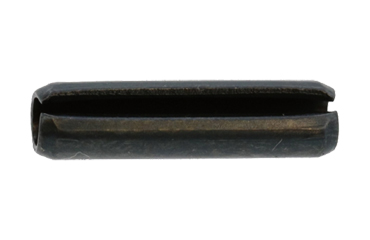

鉄スプリングピン(ストレート)(大陽ステン製)

【注意】現品は商品画像と色が異なる場合がございます。

鉄スプリングピン(ストレート)(大陽ステン製)

【ノックピンとは】
・数種類の打ち込むピンの総称で、2個以上の部品を棒状又はロール状の形状をした商品を精度のある穴に差し込んで、連結や位置決め、ねじの回り止めなどの目的に使用します。
・取り外しが可能な為、部品の分解点検に便利です。
・抜取り作業には専用工具のノックアウターやピンポンチを使用します。　　

　
・大陽ステン製
材質　SAE１０６５（機械構造用炭素鋼帯）
硬さ　HRC４５〜５３
表面処理　テンパーカラー（酸化被膜の一種）　

・オチアイ製
材質　S６５C（みがき特殊帯鋼）
硬さ　HRC４５〜５０
表面処理　A．C．P（燐酸塩被膜）

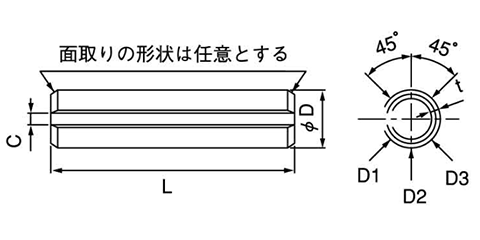

●スプリング　ピン（ノックピン、ロールピン）リーマー加工不要
・弾性がある板を円筒状に丸め、ピンの半径方向にばね作用が生じるピンでドリル穴のみで、リーマー穴加工が不要な、簡易形ノックピンです。
・棒状又はロール状の形状をした商品で精度のある穴に差し込んで、軸に部品を固定する場合の連結や位置決め、ねじの回り止めなどの目的に使用するピンです。
・形状と用途で（板厚による一般用と軽荷重用）（面取りで両面取りと片面取り）（形状でストレートと波形）があります。

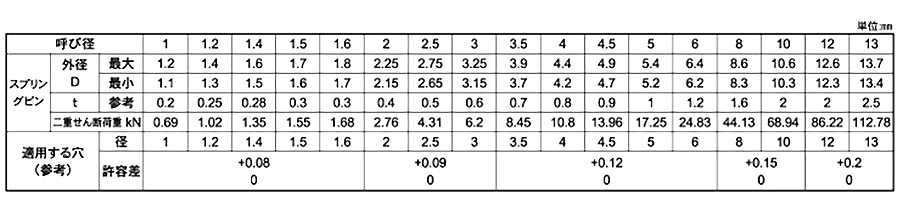

・呼び径よりも外径は少し大きくなっていて、正寸法の小さい穴に挿入することにより、打込んだ時に割れ目の隙間が少し残る状態が本来でスプリングの効果によりしっかり固定される。
・組み合わせ使用法---ピンのせん断力を強くする為の方法として、ピンを組み合わせて使用する時、すき間の方向は揃えない方が有効です。

・サイズ呼称は---製品の外径ではなく、挿入する下穴の径です。

【その他のノックピンの種類】
●平行ピン（ノックピン）リーマー穴加工用
・断面が円形で側面が円筒になっている頭なしのピンでリーマー穴加工が必要です。
・使用用途では、２つの外径が同じリーマー穴を施した精度ある貫通穴に差し込んで、連結や位置決め、ねじの回り止めなどの目的に用いるピン。
・形状と公差は一般には２種類あり、A種・m6(プラス公差)平先+丸先とB種h7(マイナス公差)両平先があります。

●ダウエル　ピン（ノックピン、ダボピン）リーマー加工用
・平行ピンの一種で特に金型・治具等の位置決め用に使用されるより精度や表面粗さ、耐久性の高く、熱処理が施されたピンで、リーマー穴加工が必要です。
・形状や仕様には下記種類があります。
A形標準タイプ、B形プラス公差、C形マイナス公差、インチサイズ、内ネジ付きA形等

●テーパーピン（ノックピン、円錐ピン）リーマー加工穴用
・断面が円形で、側面が1/50テーパーになっている頭なしのピンでテーパーリーマーでの穴加工が必要です。
・サイズ呼びは細い径側の先端径です。
・軸に部品を固定する場合の位置決めや継ぎ手などに使用します。
・他に組立後やメンテナンス時に抜き取りが容易な、ネジが切ってある内ねじ付き、外ねじ付きもあります。

●溝付きピン(簡易ノックピン)　リーマー加工不要
・円径の筒状の一部にある溝の両側に盛り上がった突起により、相手素材に密着します。
・平行ピン、テーパーピン、スプリングピン等に比べの特長は、平行ピンと同等のせん断強度があり、スプリングピンより信頼感があり、豊富な種類と、小ねじ等に比べて、組立ロボットでの使用も容易です。
・ドリル穴のみで、リーマー穴加工が不要な、簡易形ノックピンです。

もっと詳しくはこちら

鉄スプリングピン(ストレート)(大陽ステン製)

表面処理: スズコバルト（クローム鍍金代替) / テンパーカラー

もっと見る

呼び: 径1.2 / 径1.5 / 径1.6 / 径10 / 径12 / 径13 / 径2 / 径2.5 / 径3 / 径3.5 / 径4 / 径4.5 / 径5 / 径6 / 径8

長さ: 4 / 5 / 6 / 7 / 8 / 9 / 10 / 11 / 12 / 13 / 14 / 15 / 16 / 18 / 20 / 21 / 22 / 24 / 25 / 26 / 28 / 30 / 32 / 35 / 36 / 40 / 45 / 50 / 55 / 56 / 60 / 63 / 65 / 70 / 75 / 80 / 90 / 100

鉄スプリングピン(ストレート)(大陽ステン製)　の商品一覧

条件から絞り込むフリーワードで絞り込む

バラ販売

在庫有のみ表示

216件見つかりました

表示件数：

サイズ	表面処理	入数（単価:税込） ※最小販売条件：1小箱・袋〜	在庫 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	バラ	購入数量	ご購入・お問い合わせ
径1.2x5 G00004000012005000	テンパーカラー	小箱：5000個（1.48円／個）大箱：20000個（1.41円／個） ※最小販売条件：1 小箱・袋～	取寄 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	×	個発送：7営業日以内取寄品の為、表示納期の変更の場合はご連絡致します。単価：¥ - 小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径1.2x6 G00004000012006000	テンパーカラー	小箱：5000個（1.51円／個）大箱：20000個（1.43円／個） ※最小販売条件：1 小箱・袋～	取寄 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	×	個発送：12営業日以内取寄品の為、表示納期の変更の場合はご連絡致します。単価：¥ - 小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径1.2x8 G00004000012008000	テンパーカラー	バラ：1個（3円／個）小箱：5000個（1.58円／個）大箱：20000個（1.5円／個） ※最小販売条件：87 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径1.2x12 G00004000012012000	テンパーカラー	小箱：5000個（1.72円／個）大箱：20000個（1.63円／個） ※最小販売条件：1 小箱・袋～	取寄 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	×	個発送：7営業日以内取寄品の為、表示納期の変更の場合はご連絡致します。単価：¥ - 小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径1.5x4 G00004000015004000	テンパーカラー	バラ：1個（3円／個）小箱：5000個（1.18円／個）大箱：20000個（1.13円／個） ※最小販売条件：87 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径1.5x5 G00004000015005000	テンパーカラー	バラ：1個（3円／個）小箱：5000個（1.25円／個）大箱：20000個（1.19円／個） ※最小販売条件：87 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径1.5x6 G00004000015006000	テンパーカラー	バラ：1個（3円／個）小箱：5000個（1.29円／個）大箱：20000個（1.22円／個） ※最小販売条件：87 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径1.5x7 G00004000015007000	テンパーカラー	バラ：1個（3円／個）小箱：5000個（1.29円／個）大箱：20000個（1.22円／個） ※最小販売条件：87 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径1.5x8 G00004000015008000	テンパーカラー	バラ：1個（3円／個）小箱：5000個（1.32円／個）大箱：20000個（1.26円／個） ※最小販売条件：87 個〜	▲ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径1.5x10 G00004000015010000	テンパーカラー	バラ：1個（3円／個）小箱：5000個（1.4円／個）大箱：20000個（1.33円／個） ※最小販売条件：87 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
