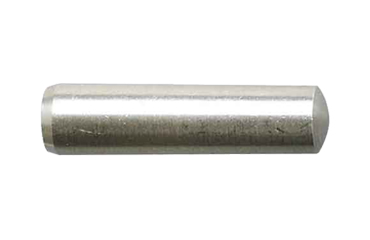

快削鋼SUM 内ねじ付きテーパーピン (姫野精工所)

【注意】現品は商品画像と色が異なる場合がございます。

快削鋼SUM 内ねじ付きテーパーピン (姫野精工所)

【ノックピンとは】
・数種類の打ち込むピンの総称で、2個以上の部品を棒状又はロール状の形状をした商品を精度のある穴に差し込んで、連結や位置決め、ねじの回り止めなどの目的に使用します。
・取り外しが可能な為、部品の分解点検に便利です。抜取り作業には専用工具のノックアウターやピンポンチを使用します。　　

●テーパーピン（ノックピン、円錐ピン）リーマー加工穴用
・組立後やメンテナンス時に抜き取りが容易な、ネジが切ってある内ねじ付きです。
・断面が円形で、側面が1/50テーパーになっている頭なしのピンでテーパーリーマーでの穴加工が必要です。
・サイズ呼びは細い径側の先端径です。
・軸に部品を固定する場合の位置決めや継ぎ手などに使用します。

【その他のノックピンの種類】

●スプリング　ピン（ノックピン、ロールピン）リーマー加工不要
・弾性がある板を円筒状に丸め、ピンの半径方向にばね作用が生じるピンでドリル穴のみで、リーマー穴加工が不要な、簡易形ノックピンです。
・棒状又はロール状の形状をした商品で精度のある穴に差し込んで、軸に部品を固定する場合の連結や位置決め、ねじの回り止めなどの目的に使用するピンです。
・形状と用途で（板厚による一般用と軽荷重用）（面取りで両面取りと片面取り）　（形状でストレートと波形）があります。

●平行ピン（ノックピン）リーマー穴加工用
・断面が円形で側面が円筒になっている頭なしのピンでリーマー穴加工が必要です。
・使用用途では、２つの外径が同じリーマー穴を施した精度ある貫通穴に差し込んで、連結や位置決め、ねじの回り止めなどの目的に用いるピン。
・形状と公差は一般には２種類あり、A種・m6(プラス公差)平先+丸先と、B種h7(マイナス公差)両平先があります。

●ダウエル　ピン（ノックピン、ダボピン）リーマー加工用
・平行ピンの一種で特に金型・治具等の位置決め用に使用されるより精度や表面粗さ、耐久性の高く、熱処理が施されたピンで、リーマー穴加工が必要です。
・形状や仕様には下記種類があります。（A形標準タイプ、B形プラス公差、C形マイナス公差、インチサイズ、内ネジ付きA形等）

●溝付きピン(簡易ノックピン)　リーマー加工不要
・円径の筒状の一部にある溝の両側に盛り上がった突起により、相手素材に密着します。
・平行ピン、テーパーピン、スプリングピン等に比べの特長は、平行ピンと同等のせん断強度があり、スプリングピンより信頼感があり、豊富な種類と、小ねじ等に比べて、組立ロボットでの使用も容易です。
・ドリル穴のみで、リーマー穴加工が不要な、簡易形ノックピンです。

快削鋼SUM 内ねじ付きテーパーピン (姫野精工所)

表面処理: 生地(素材)

もっと見る

呼び: 径10 / 径13 / 径6 / 径8

長さ: 25 / 30 / 40 / 70 / 80

快削鋼SUM 内ねじ付きテーパーピン (姫野精工所)　の商品一覧

条件から絞り込むフリーワードで絞り込む

呼び

長さ

バラ販売

在庫有のみ表示

7件見つかりました

表示件数：

サイズ	表面処理	入数（単価:税込） ※最小販売条件：1小箱・袋〜	在庫 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	バラ	購入数量	ご購入・お問い合わせ
径6x25 (M4) D100021A0060025000	生地(素材)	バラ：1個（185円／個）小箱：100個（107.76円／個） ※最小販売条件：2 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱小計（税込）：¥	お問い合わせ
径6x30 (M4) D100021A0060030000	生地(素材)	バラ：1個（185円／個）小箱：100個（107.76円／個）大箱：3000個（102.55円／個） ※最小販売条件：2 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径6x80 (M4) D100021A0060080000	生地(素材)	小箱：100個（173.23円／個） ※最小販売条件：1 小箱・袋～	取寄 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	×	個発送：30営業日以内取寄品の為、表示納期の変更の場合はご連絡致します単価：¥ - 小箱：-箱小計（税込）：¥	お問い合わせ
径8x25 (M5) D100021A0080025000	生地(素材)	バラ：1個（202円／個）小箱：100個（117.99円／個） ※最小販売条件：2 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱小計（税込）：¥	お問い合わせ
径8x30 (M5) D100021A0080030000	生地(素材)	バラ：1個（202円／個）小箱：100個（117.99円／個） ※最小販売条件：2 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱小計（税込）：¥	お問い合わせ
径10x40 (M6) D100021A0100040000	生地(素材)	バラ：1個（256円／個）小箱：100個（149.36円／個） ※最小販売条件：2 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱小計（税込）：¥	お問い合わせ
径13x70 (M8) D100021A0130070000	生地(素材)	バラ：1個（571円／個）小箱：50個（333.5円／個） ※最小販売条件：1 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱小計（税込）：¥	お問い合わせ
