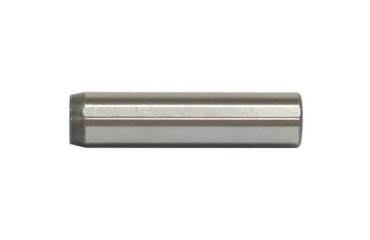

鋼ダウエルピン B形 (プラス公差)

【注意】現品は商品画像と色が異なる場合がございます。

鋼ダウエルピン B形 (プラス公差)

【ノックピンとは】
　・数種類の打ち込むピンの総称で、2個以上の部品を棒状又はロール状の形状をした商品を
　　精度のある穴に差し込んで、連結や位置決め、ねじの回り止めなどの目的に使用します。
　・取り外しが可能な為、部品の分解点検に便利です。
　　　抜取り作業には専用工具のノックアウターやピンポンチを使用します。　　

●ダウエル　ピン（ノックピン）リーマー加工用
　　　・平行ピンの一種で特に金型・治具等の位置決め用に使用される熱処理が施された
　　　　　径の精度と表面の粗さと硬さを満たすピンで、当然使用に当たっても、リーマー
　　　　　を使用しての穴精度が要求されます。

　　　・形状には下記種類があります。
　　　　　鋼ダウェルピン A形標準タイプ（＋0.010〜＋0.005)

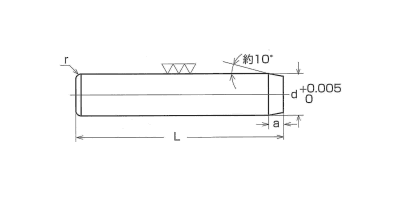

　　　　　鋼ダウェルピン B形プラス公差(＋0.005〜＋0)
　　　　　鋼ダウェルピン C形マイナス公差(＋0〜−0.005)
　　　　　鋼ダウェルピンインチサイズ
　　　　　鋼内ネジ付きダウェルピン A形---空気溝が付けられています。

【その他のノックピンの種類】

●スプリング　ピン（ノックピン、ロールピン）リーマー加工不要
　　・弾性がある板を円筒状に丸め、ピンの半径方向にばね作用が生じるピンで
　　　　ドリル穴のみで、リーマー穴加工が不要な、簡易形ノックピンです。
　　・棒状又はロール状の形状をした商品で精度のある穴に差し込んで、軸に部品を
　　　　固定する場合の連結や位置決め、ねじの回り止めなどの目的に使用するピンです。
　　・形状と用途で(板厚による一般用と軽荷重用)(面取りで両面取りと片面取り)
　　　　(形状でストレートと波形)があります。

●平行ピン（ノックピン）リーマー穴加工用
　　　・断面が円形で側面が円筒になっている頭なしのピンでリーマー穴加工が必要です。
　　　・使用用途では、２つの外径が同じリーマー穴を施した精度ある貫通穴に差し込んで、
　　　　　連結や位置決め、ねじの回り止めなどの目的に用いるピン。
　　　・形状と公差は、A種・m6(プラス公差)平先+丸先、B種h7(マイナス公差)両平先の２種類があります。

●テーパーピン（ノックピン、円錐ピン）リーマー加工穴用
　　・断面が円形で、側面が1/50テーパーになっている頭なしのピンでテーパーリーマーでの穴加工が必要です。
　　・サイズ呼びは細い径側の先端径です。
　　・軸に部品を固定する場合の位置決めや継ぎ手などに使用します。
　　・他に組立後やメンテナンス時に抜き取りが容易な、ネジが切ってある
　　　　内ねじ付き、外ねじ付きもあります。

●溝付きピン(簡易ノックピン)　リーマー加工不要
　　・円径の筒状の一部にある溝の両側に盛り上がった突起により、相手素材に密着します。
　　・平行ピン、テーパーピン、スプリングピン等に比べの特長は、平行ピンと同等の
　　　　せん断強度があり、スプリングピンより信頼感があり、豊富な種類と、組立ロボットでの使用も容易です。
　　・ドリル穴のみで、リーマー穴加工が不要で、欧米で一般的に使用されている簡易形ノックピンです。

鋼ダウエルピン B形 (プラス公差)

表面処理: 生地(素材)

もっと見る

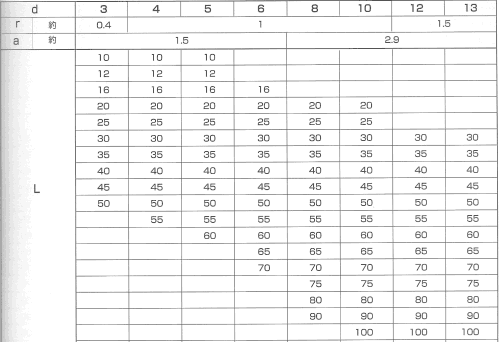

呼び: 径10 / 径12 / 径13 / 径3 / 径4 / 径5 / 径6 / 径8

長さ: 6 / 8 / 10 / 12 / 15 / 16 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 55 / 60 / 65 / 70 / 75 / 80 / 90 / 100

鋼ダウエルピン B形 (プラス公差)　の商品一覧

条件から絞り込むフリーワードで絞り込む

呼び

長さ

バラ販売

在庫有のみ表示

112件見つかりました

表示件数：

サイズ	表面処理	入数（単価:税込） ※最小販売条件：1小箱・袋〜	在庫 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	バラ	購入数量	ご購入・お問い合わせ
径3x6 D000D00B0030006000	生地(素材)	バラ：1個（39円／個）小箱：1000個（22.39円／個） ※最小販売条件：7 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱小計（税込）：¥	お問い合わせ
径3x8 D000D00B0030008000	生地(素材)	バラ：1個（39円／個）小箱：1000個（22.39円／個） ※最小販売条件：7 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：10営業日以内取寄品の為、表示納期の変更の場合はご連絡致します単価：¥ - バラ：-個小箱：-箱小計（税込）：¥	お問い合わせ
径3x10 D000D00B0030010000	生地(素材)	バラ：1個（39円／個）小箱：1000個（22.39円／個） ※最小販売条件：7 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱小計（税込）：¥	お問い合わせ
径3x12 D000D00B0030012000	生地(素材)	バラ：1個（39円／個）小箱：1000個（22.39円／個） ※最小販売条件：7 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱小計（税込）：¥	お問い合わせ
径3x15 D000D00B0030015000	生地(素材)	バラ：1個（39円／個）小箱：1000個（22.39円／個） ※最小販売条件：7 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱小計（税込）：¥	お問い合わせ
径3x16 D000D00B0030016000	生地(素材)	小箱：1000個（22.39円／個） ※最小販売条件：1 小箱・袋～	取寄 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	×	個発送：10営業日以内取寄品の為、表示納期の変更の場合はご連絡致します単価：¥ - 小箱：-箱小計（税込）：¥	お問い合わせ
径3x20 D000D00B0030020000	生地(素材)	小箱：1000個（24.47円／個） ※最小販売条件：1 小箱・袋～	取寄 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	×	個発送：10営業日以内取寄品の為、表示納期の変更の場合はご連絡致します単価：¥ - 小箱：-箱小計（税込）：¥	お問い合わせ
径3x25 D000D00B0030025000	生地(素材)	バラ：1個（42円／個）小箱：500個（24.21円／個） ※最小販売条件：550円～	取寄 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：8営業日以内取寄品の為、表示納期の変更の場合はご連絡致します単価：¥ - バラ：-個小箱：-箱小計（税込）：¥	お問い合わせ
径3x30 D000D00B0030030000	生地(素材)	バラ：1個（47円／個）小箱：500個（27.07円／個） ※最小販売条件：550円～	取寄 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：8営業日以内取寄品の為、表示納期の変更の場合はご連絡致します単価：¥ - バラ：-個小箱：-箱小計（税込）：¥	お問い合わせ
径3x35 D000D00B0030035000	生地(素材)	バラ：1個（73円／個）小箱：500個（42.43円／個） ※最小販売条件：550円～	取寄 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：8営業日以内取寄品の為、表示納期の変更の場合はご連絡致します単価：¥ - バラ：-個小箱：-箱小計（税込）：¥	お問い合わせ
