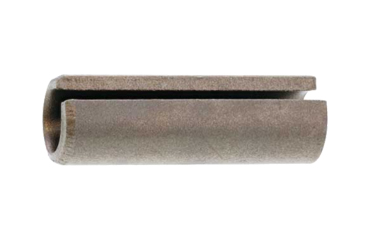

鉄スプリングピン片面取り形 (DIN1481)(三和バネ製)

【注意】現品は商品画像と色が異なる場合がございます。

鉄スプリングピン片面取り形 (DIN1481)(三和バネ製)

【ノックピンとは】
・数種類の打ち込むピンの総称で、2個以上の部品を棒状又はロール状の形状をした商品を精度のある穴に差し込んで、連結や位置決め、ねじの回り止めなどの目的に使用します。
・取り外しが可能な為、部品の分解点検に便利です。抜取り作業には専用工具のノックアウターやピンポンチを使用します。　　

●スプリングピン（ノックピン、ロールピン）リーマー加工不要
・弾性がある板を円筒状に丸め、ピンの半径方向にばね作用が生じるピンで、ドリル穴のみでリーマー穴加工が不要な簡易形ノックピンです。
・棒状又はロール状の形状をした商品で精度のある穴に差し込んで、軸に部品を固定する場合の連結や位置決め、ねじの回り止めなどの目的に使用するピンです。
・ストッパーとして使用する場合は、波形は使用不可、ストレート形とする。
・サイズ呼称は、製品の外径ではなく挿入する下穴の径です。

【その他のノックピンの種類】
●平行ピン（ノックピン）リーマー穴加工用
・断面が円形で側面が円筒になっている頭なしのピンでリーマー穴加工が必要です。
・使用用途では、２つの外径が同じリーマー穴を施した精度ある貫通穴に差し込んで、連結や位置決め、ねじの回り止めなどの目的に用いるピン。
・形状と公差は一般には２種類あり、A種・m6(プラス公差)平先+丸先と、B種h7(マイナス公差)両平先があります。

●ダウエル　ピン（ノックピン、ダボピン）リーマー加工用
・平行ピンの一種で特に金型・治具等の位置決め用に使用されるより精度や表面粗さ、耐久性の高く熱処理が施されたピンで、リーマー穴加工が必要です。
・形状や仕様には下記種類があります。
　A形標準タイプ、B形プラス公差、C形マイナス公差、インチサイズ、内ネジ付きA形等

●テーパーピン（ノックピン、円錐ピン）リーマー加工穴用
・断面が円形で、側面が1/50テーパーになっている頭なしのピンでテーパーリーマーでの穴加工が必要です。
・サイズ呼びは細い径側の先端径です。
・軸に部品を固定する場合の位置決めや継ぎ手などに使用します。
・他に組立後やメンテナンス時に抜き取りが容易な、ネジが切ってある内ねじ付き、外ねじ付きもあります。

●溝付きピン(簡易ノックピン)　リーマー加工不要
・円径の筒状の一部にある溝の両側に盛り上がった突起により、相手素材に密着します。
・平行ピン、テーパーピン、スプリングピン等に比べの特長は、平行ピンと同等のせん断強度があり、スプリングピンより信頼感があり、豊富な種類と小ねじ等に比べて組立ロボットでの使用も容易です。
・ドリル穴のみで、リーマー穴加工が不要な簡易形ノックピンです。

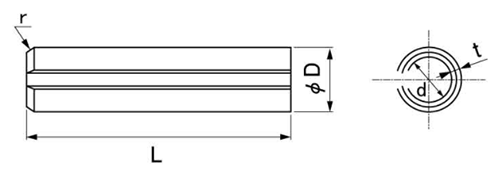

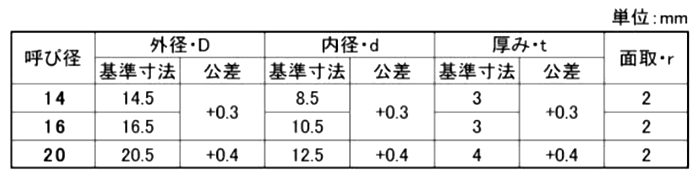

鉄スプリングピン片面取り形 (DIN1481)(三和バネ製)

表面処理: 生地(素材)

もっと見る

呼び: 径16 / 径20

長さ: 20 / 30 / 40 / 45 / 50 / 60 / 65 / 70 / 75 / 80 / 100 / 110 / 120 / 140

鉄スプリングピン片面取り形 (DIN1481)(三和バネ製)　の商品一覧

条件から絞り込むフリーワードで絞り込む

バラ販売

在庫有のみ表示

15件見つかりました

表示件数：

サイズ	表面処理	入数（単価:税込） ※最小販売条件：1小箱・袋〜	在庫 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	バラ	購入数量	ご購入・お問い合わせ
径16x20 D00004D00160020000	生地(素材)	バラ：1個（671円／個）小箱：50個（390.72円／個）大箱：500個（371.19円／個） ※最小販売条件：1 個〜	○	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径16x30 D00004D00160030000	生地(素材)	バラ：1個（601円／個）小箱：50個（349.8円／個）大箱：500個（332.31円／個） ※最小販売条件：1 個〜	○	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径16x40 D00004D00160040000	生地(素材)	バラ：1個（625円／個）小箱：50個（363.66円／個）大箱：500個（345.48円／個） ※最小販売条件：1 個〜	◎	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径16x45 D00004D00160045000	生地(素材)	バラ：1個（650円／個）小箱：50個（378.18円／個）大箱：500個（359.28円／個） ※最小販売条件：1 個〜	○	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径16x50 D00004D00160050000	生地(素材)	バラ：1個（672円／個）小箱：30個（391.38円／個）大箱：300個（371.82円／個） ※最小販売条件：1 個〜	○	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径16x60 D00004D00160060000	生地(素材)	バラ：1個（721円／個）小箱：20個（419.76円／個）大箱：200個（398.78円／個） ※最小販売条件：1 個〜	○	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径16x65 D00004D00160065000	生地(素材)	バラ：1個（770円／個）小箱：30個（448.14円／個）大箱：300個（425.74円／個） ※最小販売条件：1 個〜	○	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径16x70 D00004D00160070000	生地(素材)	小箱：1個（489.72円／個）大箱：300個（465.24円／個） ※最小販売条件：1 個〜	○	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径16x75 D00004D00160075000	生地(素材)	バラ：1個（875円／個）小箱：25個（509.52円／個）大箱：250個（484.05円／個） ※最小販売条件：1 個〜	○	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径16x80 D00004D00160080000	生地(素材)	バラ：1個（913円／個）小箱：25個（531.3円／個）大箱：250個（504.74円／個） ※最小販売条件：1 個〜	○	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
