商品詳細

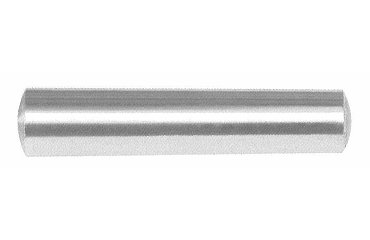

S45C相当テーパーピン

【注意】現品は商品画像と色が異なる場合がございます。

S45C相当テーパーピン

【ノックピンとは】
　・数種類の打ち込むピンの総称で、2個以上の部品を棒状又はロール状の形状をした商品を
　　精度のある穴に差し込んで、連結や位置決め、ねじの回り止めなどの目的に使用します。
　・取り外しが可能な為、部品の分解点検に便利です。
　　　抜取り作業には専用工具のノックアウターやピンポンチを使用します。　　

●平行ピン（ノックピン）リーマー穴加工用
　　　・断面が円形で側面が円筒になっている頭なしのピンでリーマー穴加工が必要です。
　　　・使用用途では、２つの外径が同じリーマー穴を施した精度ある貫通穴に差し込んで、
　　　　　連結や位置決め、ねじの回り止めなどの目的に用いるピン。
　　　・形状と公差は一般には２種類あり、A種・m6(プラス公差)平先+丸先、と
　　　　　B種h7(マイナス公差)両平先があります。
　　　・新JISと旧JISの違いは、両端形状と、各タイプ事にそれぞれ公差が１種類規定と
　　　　　長さの呼称が両端部を含む全長となりました。
　　　・S45C-AとQ付の違いは、45C-Aが一般品で焼きならしが無し、S45C-Qは調質熱処理
　　　　(調質とは、目的に応じた硬さにするために再度硬さと粘さを得る作業)　付品です。

【その他のノックピンの種類】

●スプリング　ピン（ノックピン、ロールピン）リーマー加工不要
　　・弾性がある板を円筒状に丸め、ピンの半径方向にばね作用が生じるピンで
　　　　ドリル穴のみで、リーマー穴加工が不要な、簡易形ノックピンです。
　　・棒状又はロール状の形状をした商品で精度のある穴に差し込んで、軸に部品を
　　　　固定する場合の連結や位置決め、ねじの回り止めなどの目的に使用するピンです。
　　・形状と用途で（板厚による一般用と軽荷重用）（面取りで両面取りと片面取り）　
　　　　（形状でストレートと波形）があります。

●ダウエル　ピン（ノックピン、ダボピン）リーマー加工用
　　　・平行ピンの一種で特に金型・治具等の位置決め用に使用されるより精度や表面粗さ、
　　　　耐久性の高く、熱処理が施されたピンで、リーマー穴加工が必要です。
　　　・形状や仕様には下記種類があります。
　　　　　A形標準タイプ、B形プラス公差、C形マイナス公差、
　　　　　インチサイズ、内ネジ付きA形等

●テーパーピン（ノックピン、円錐ピン）リーマー加工穴用
　　・断面が円形で、側面が1/50テーパーになっている頭なしのピンで
　　　　テーパーリーマーでの穴加工が必要です。
　　・サイズ呼びは細い径側の先端径です。
　　・軸に部品を固定する場合の位置決めや継ぎ手などに使用します。
　　・他に組立後やメンテナンス時に抜き取りが容易な、ネジが切ってある
　　　　内ねじ付き、外ねじ付きもあります。

●溝付きピン(簡易ノックピン)　リーマー加工不要
　　・円径の筒状の一部にある溝の両側に盛り上がった突起により、相手素材に密着します。
　　・平行ピン、テーパーピン、スプリングピン等に比べの特長は、平行ピンと同等の
　　　　せん断強度があり、スプリングピンより信頼感があり、豊富な種類と、
　　　　小ねじ等に比べて、組立ロボットでの使用も容易です。
　　・ドリル穴のみで、リーマー穴加工が不要な、簡易形ノックピンです。

S45C相当テーパーピン

表面処理: 生地(素材)

もっと見る

呼び: 径1 / 径1.2 / 径1.5 / 径1.6 / 径10 / 径12 / 径13 / 径16 / 径2 / 径2.5 / 径20 / 径25 / 径3 / 径30 / 径4 / 径5 / 径6 / 径7 / 径8

長さ: 6 / 8 / 10 / 12 / 14 / 15 / 16 / 18 / 20 / 22 / 24 / 25 / 26 / 28 / 30 / 32 / 35 / 36 / 38 / 40 / 45 / 50 / 55 / 60 / 65 / 70 / 75 / 80 / 90 / 100 / 110 / 120 / 130 / 140 / 150 / 160 / 180 / 200

S45C相当テーパーピン　の商品一覧

条件から絞り込むフリーワードで絞り込む

バラ販売

在庫有のみ表示

330件見つかりました

表示件数：

サイズ	表面処理	入数（単価:税込） ※最小販売条件：1小箱・袋〜	在庫 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	バラ	購入数量	ご購入・お問い合わせ
径1x10 D000020A0010010000	生地(素材)	バラ：1個（92円／個）小箱：1000個（53.05円／個） ※最小販売条件：100個単位	取寄	◯	個発送：4営業日以内取寄品の為、表示納期の変更の場合はご連絡致します。単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径1x12 D000020A0010012000	生地(素材)	バラ：1個（93円／個）小箱：1000個（54.03円／個） ※最小販売条件：100個単位	取寄	◯	個発送：4営業日以内取寄品の為、表示納期の変更の場合はご連絡致します。単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径1x15 D000020A0010015000	生地(素材)	バラ：1個（95円／個）小箱：1000個（55.34円／個） ※最小販売条件：3 個〜	◎	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径1x20 D000020A0010020000	生地(素材)	バラ：1個（118円／個）小箱：1000個（68.64円／個） ※最小販売条件：3 個〜	◎	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径1.2x10 D000020A0012010000	生地(素材)	バラ：1個（93円／個）小箱：1000個（53.7円／個） ※最小販売条件：100個単位	取寄	◯	個発送：4営業日以内取寄品の為、表示納期の変更の場合はご連絡致します。単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径1.2x12 D000020A0012012000	生地(素材)	バラ：1個（94円／個）小箱：1000個（54.35円／個） ※最小販売条件：100個単位	取寄	◯	個発送：4営業日以内取寄品の為、表示納期の変更の場合はご連絡致します。単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径1.2x15 D000020A0012015000	生地(素材)	バラ：1個（97円／個）小箱：1000個（55.99円／個） ※最小販売条件：100個単位	取寄	◯	個発送：4営業日以内取寄品の為、表示納期の変更の場合はご連絡致します。単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径1.2x20 D000020A0012020000	生地(素材)	バラ：1個（118円／個）小箱：1000個（68.64円／個） ※最小販売条件：3 個〜	取寄	◯	個発送：10営業日以内取寄品の為、表示納期の変更の場合はご連絡致します単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径1.5x10 D000020A0015010000	生地(素材)	バラ：1個（93円／個）小箱：1000個（54.03円／個） ※最小販売条件：100個単位	取寄	◯	個発送：4営業日以内取寄品の為、表示納期の変更の場合はご連絡致します。単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
径1.5x12 D000020A0015012000	生地(素材)	バラ：1個（95円／個）小箱：1000個（55.01円／個） ※最小販売条件：100個単位	取寄	◯	個発送：4営業日以内取寄品の為、表示納期の変更の場合はご連絡致します。単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
