鋼 ショルダーボルト(SH型)(ストリッパボルト)(互省製)

鋼 ショルダーボルト(SH型)(ストリッパボルト)(互省製)

【注意】現品は商品画像と色が異なる場合がございます。

商品画像

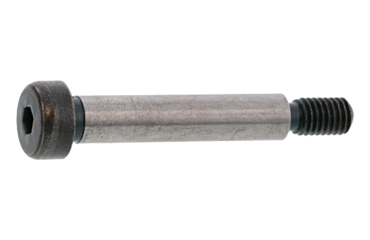

鋼 ショルダーボルト(SH型)(ストリッパボルト)(互省製)

プレス金型に使用するねじで、円筒形をした頭部の六角穴をスパナで締めつけるねじです。
ねじ部が段付になっており、ねじなし部分、胴の円筒部分の径がねじの呼び径より太くなっている。
主に可動ストリッパ構造の金型のストリッパ保持の使い方からの別名ストリッパボルトとも呼ばれています。


・形状により2種類ある
 1)ショルダーボルト(SH型)------12.9T)胴の円筒部分の精度▽▽▽と長さ±0.125、頭部高さはST型より低い。
                   主に少しの隙間も許されない高精度な位置決めに使用されます
 2)ショルダーボルト(ST型)----胴の円筒部分の長さ±0.04、頭部高さはSH型に比べて高い。
                   やや大きな隙間があっても良く その隙間が必要な可動部分に使用されます。

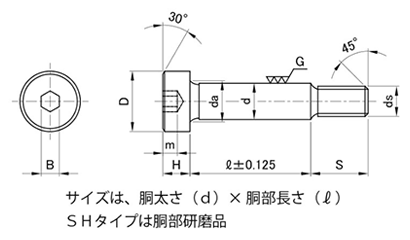

  ★ねじの呼び(サイズ)は 胴の円筒部分の径x長さmmです


もっと詳しくは下記ウェブサイトへ

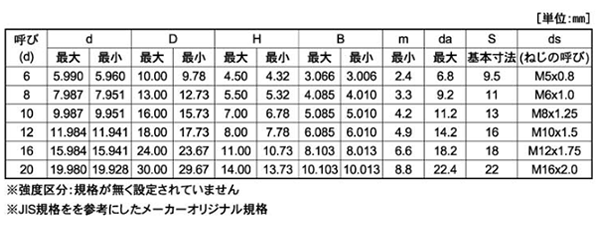

規格

鋼 ショルダーボルト(SH型)(ストリッパボルト)(互省製)

鋼 ショルダーボルト(SH型)(ストリッパボルト)(互省製)

表面処理
生地(素材) / 三価ホワイトメッキ
もっと見る
呼び
径10 / 径12 / 径16 / 径6 / 径8
長さ
10 / 12 / 15 / 16 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 55 / 60 / 65 / 70 / 75 / 80 / 85 / 90 / 100 / 110 / 120
鋼 ショルダーボルト(SH型)(ストリッパボルト)(互省製) の商品一覧
条件から絞り込む フリーワードで絞り込む

84件 見つかりました

表示件数:

サイズ 表面処理 入数(単価:税込) ※最小販売条件:1小箱・袋〜 在庫
:大箱入数分の在庫あり
:小箱入数分の在庫あり
:バラの在庫あり
取寄
:取り寄せ対応
製作
:製作対応
×
:在庫無し
バラ 購入数量 ご購入・
お問い合わせ
6x12 (ネジ径M5 p=0.8)
ピッチ=0.8

A000600G0060012000コピーアイコン
生地(素材) バラ:1個(250円/個)
小箱:200個(145.2円/個)
大箱:2400個(137.94円/個)

※最小販売条件:2 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
6x15 (ネジ径M5 p=0.8)
ピッチ=0.8

A000600G0060015000コピーアイコン
生地(素材) バラ:1個(227円/個)
小箱:200個(132円/個)
大箱:2400個(125.4円/個)

※最小販売条件:2 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
6x16 (ネジ径M5 p=0.8)
ピッチ=0.8

A000600G0060016000コピーアイコン
生地(素材) バラ:1個(227円/個)
小箱:200個(132円/個)
大箱:2400個(125.4円/個)

※最小販売条件:2 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
6x20 (ネジ径M5 p=0.8)
ピッチ=0.8

A000600G0060020000コピーアイコン
生地(素材) バラ:1個(229円/個)
小箱:200個(133.32円/個)
大箱:2400個(126.66円/個)

※最小販売条件:2 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
6x25 (ネジ径M5 p=0.8)
ピッチ=0.8

A000600G0060025000コピーアイコン
生地(素材) バラ:1個(234円/個)
小箱:100個(135.96円/個)
大箱:2000個(129.17円/個)

※最小販売条件:2 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
6x30 (ネジ径M5 p=0.8)
ピッチ=0.8

A000600G0060030000コピーアイコン
生地(素材) バラ:1個(243円/個)
小箱:100個(141.24円/個)
大箱:2000個(134.18円/個)

※最小販売条件:2 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
6x35 (ネジ径M5 p=0.8)
ピッチ=0.8

A000600G0060035000コピーアイコン
生地(素材) バラ:1個(246円/個)
小箱:100個(143.22円/個)
大箱:2000個(136.06円/個)

※最小販売条件:2 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
6x40 (ネジ径M5 p=0.8)
ピッチ=0.8

A000600G0060040000コピーアイコン
生地(素材) バラ:1個(250円/個)
小箱:100個(145.2円/個)
大箱:2000個(137.94円/個)

※最小販売条件:2 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
6x45 (ネジ径M5 p=0.8)
ピッチ=0.8

A000600G0060045000コピーアイコン
生地(素材) バラ:1個(253円/個)
小箱:100個(147.18円/個)
大箱:1600個(139.83円/個)

※最小販売条件:2 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
6x50 (ネジ径M5 p=0.8)
ピッチ=0.8

A000600G0060050000コピーアイコン
生地(素材) バラ:1個(263円/個)
小箱:100個(153.12円/個)
大箱:1600個(145.47円/個)

※最小販売条件:1 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
