鋼六角穴付き止めねじ(ホーローセット)(くぼみ先)(細目)

【注意】現品は商品画像と色が異なる場合がございます。

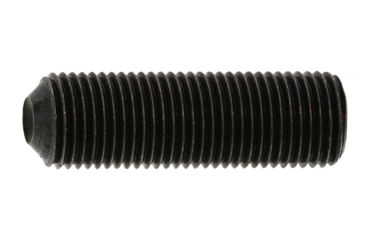

鋼六角穴付き止めねじ(ホーローセット)(くぼみ先)(細目)

■特長
・くぼみ先で、一番一般的に使用され、ねじ部の中央にくぼみをつけたもので、指定や記載ない場合はくぼみ先として、ギヤー、プリー、ノブ等をシャフトに確実に締め付け、正常に取り付け時には、円形のくぼみ痕ができます。
・六角穴付き止めねじ（ホーローセット、セットスクリュー)は、シャフト等の相手材に対して、ねじ先端部分を押し付けることによる働きを利用するねじです。
・本体と同一面まで埋め込むことができ、ギヤー、プーリー、ノブ等をシャフトに確実に締め付け、回転部の固定等に使用されています。
・六角穴部分のレンチサイズは呼び径の半分(M6ねじの場合レンチは3mm）です。

先端部分の形状には、下記（ご参考）のような種類があり使用目的、相手材により選定して下さい
　規格はＪＩＳＢ１１７７に基づく。

●ご参考
　六角穴付き止めねじの形状別違いついて

【くぼみ先】
　　一般品で、ねじ部の中央にくぼみをつけたもので、記載ない場合はくぼみ先とする
　　ギヤー、プリー、ノブ等をシャフトに確実に締め付け、正常に取り付け時には
　　円形のくぼみ痕ができる

【平先】
　　ねじ部先端に45度の面取りを付け、端部を平らにしたもの
　　押し付けて使用する為、相手材を傷つけず、繰り返し使用や、位置きめの変更に使用される
【剣先】(とがり先）
　　ねじ先端を90度又120度に円錐状に削り先端部をわずかに切り取ったもの
　　先端のとがり部分を相手材のザグリ穴に入れるため、深くねじ込みが出来て、
　　部品の永久位置決めや微調整ねじとして使われる。
【棒先】
　　ねじ部先端にねじの呼び径の1/2（長タイプ）に等しい長さに円筒部のあるもの
　　先端の棒先部分が相手材の溝に挿入される回転しないように固定したり
　　スライドさせたりする為ザグリが必要とし、部品の永久位置決めや
　　ピン（平行ピン、ダウエルピン）の代用としての使用もある
　　また、溝の中に入り込むため、丸形状以外でも使用できる。
【V.CONE】
　　V.CONE止めねじは先端の形状に特長があり、締付けトルクが有効に
　　軸方向の力になり相手材（軸）を強く押さえ付けるので、大きなゆるみ止め効果が得られる。
　　また、ワークへの喰いつきが大きくなる様、焼き入れ硬度も45Hを標準としている

鋼六角穴付き止めねじ(ホーローセット)(くぼみ先)(細目)

表面処理: 三価ホワイトメッキ / 三価ブラックメッキ / ニッケルメッキ（装飾用) / 黒色酸化被膜

もっと見る

呼び: M3 / M4 / M5 / M6 / M8 / M10 / M12 / M14 / M16 / M18 / M20 / M22 / M24

長さ: 3 / 4 / 5 / 6 / 8 / 10 / 12 / 14 / 15 / 16 / 18 / 20 / 22 / 25 / 30 / 35 / 40 / 45 / 50 / 55 / 60 / 65 / 70 / 75 / 80 / 85 / 90 / 95 / 100

鋼六角穴付き止めねじ(ホーローセット)(くぼみ先)(細目)　の商品一覧

条件から絞り込むフリーワードで絞り込む

バラ販売

在庫有のみ表示

505件見つかりました

表示件数：

サイズ	表面処理	入数（単価:税込） ※最小販売条件：1小箱・袋〜	在庫 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	バラ	購入数量	ご購入・お問い合わせ
M3x3 (p=0.35) ピッチ=0.35 細目 A00050040030003000	黒色酸化被膜	バラ：1個（21円／個）小箱：2000個（11.77円／個）大箱：40000個（11.18円／個） ※最小販売条件：13 個〜	○	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
M3x3 (p=0.35) ピッチ=0.35 細目 A00050040030003003	三価ホワイトメッキ	小箱：2000個（17.06円／個）大箱：40000個（16.21円／個） ※最小販売条件：1 小箱・袋～	取寄	×	個発送：7営業日以内取寄品の為、表示納期の変更の場合はご連絡致します。単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
M3x3 (p=0.35) ピッチ=0.35 細目 A00050040030003004	三価ブラックメッキ	小箱：2000個（23.53円／個）大箱：40000個（22.35円／個） ※最小販売条件：1 小箱・袋～	取寄	×	個発送：9営業日以内取寄品の為、表示納期の変更の場合はご連絡致します。単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
M3x3 (p=0.35) ピッチ=0.35 細目 A00050040030003005	ニッケルメッキ（装飾用)	小箱：2000個（32.11円／個）大箱：40000個（30.51円／個） ※最小販売条件：1 小箱・袋～	取寄	×	個発送：7営業日以内取寄品の為、表示納期の変更の場合はご連絡致します。単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
M3x4 (p=0.35) ピッチ=0.35 細目 A00050040030004000	黒色酸化被膜	バラ：1個（11円／個）小箱：2000個（6.18円／個）大箱：40000個（5.87円／個） ※最小販売条件：24 個〜	○	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
M3x4 (p=0.35) ピッチ=0.35 細目 A00050040030004003	三価ホワイトメッキ	小箱：2000個（8.95円／個）大箱：40000個（8.51円／個） ※最小販売条件：1 小箱・袋～	取寄	×	個発送：7営業日以内取寄品の為、表示納期の変更の場合はご連絡致します。単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
M3x4 (p=0.35) ピッチ=0.35 細目 A00050040030004004	三価ブラックメッキ	小箱：2000個（12.35円／個）大箱：40000個（11.73円／個） ※最小販売条件：1 小箱・袋～	取寄	×	個発送：9営業日以内取寄品の為、表示納期の変更の場合はご連絡致します。単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
M3x4 (p=0.35) ピッチ=0.35 細目 A00050040030004005	ニッケルメッキ（装飾用)	小箱：2000個（16.85円／個）大箱：40000個（16.01円／個） ※最小販売条件：1 小箱・袋～	取寄	×	個発送：7営業日以内取寄品の為、表示納期の変更の場合はご連絡致します。単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
M3x5 (p=0.35) ピッチ=0.35 細目 A00050040030005000	黒色酸化被膜	バラ：1個（12円／個）小箱：2000個（6.53円／個）大箱：40000個（6.2円／個） ※最小販売条件：22 個〜	○	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
M3x5 (p=0.35) ピッチ=0.35 細目 A00050040030005003	三価ホワイトメッキ	小箱：2000個（9.46円／個）大箱：40000個（8.99円／個） ※最小販売条件：1 小箱・袋～	取寄	×	個発送：7営業日以内取寄品の為、表示納期の変更の場合はご連絡致します。単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
