鋼 (7マーク)小形六角アプセット頭セムス小ねじ (細目) SP＝3 (ツーロック+JIS平座組込)

【注意】現品は商品画像と色が異なる場合がございます。

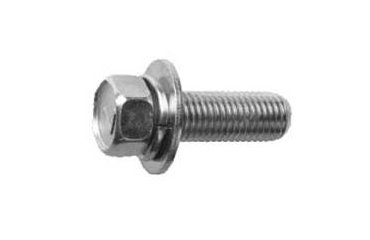

鋼 (7マーク)小形六角アプセット頭セムス小ねじ (細目) SP＝3 (ツーロック+JIS平座組込)

鋼の7マークアプセットセムス小ねじ SP=3です。
六角頭形状の全ねじボルトに、ツーロック(バネ座)座＋JIS平座金が組込れて、はずれない形状です。
通常のねじピッチより細かいため、振動による緩み止め効果があります。(M10p=1.25)

■ツーロック座金■
ツーロック座金は、波形状になっているため一般バネ座金に比べて弾性が強く、緩み止め効果も高いです。また、ばね座金よりガタつきが小さく、組み込みねじ使用した場合、首下のねじ部が安定し、繰返し使用しても座面を傷つず永久使用できます。

■頭部■
圧造成形による六角形ボルトで、頭に凹みがあり、十字穴が付いている形状です。
頭部に強度(8.8T)と識別の為の(７)数字マークが刻印されています。
頭部の平径（2面幅）が通常より小さい小型です。（M8が一般13mm→12mmです）
主に自動車関係に使用されています。

■8.8とは■
「8.8」→80キロまで切れずに8割の64キロまで元に戻ります。
小数点の左の数字と右の数字がそれぞれボルトの強さを表します。
左の『8』が80キロまで切れない、という強さを表します。
これを「最小引張荷重」といいます。
右の『8』が80キロの8割→64キロまでは伸びても元に戻る、という強さを表しています。
(力の単位は、1平方ミリメートルあたりです、M8の場合の有効断面積=36.6mm2)
M8の場合の最小引張荷重」=36.6mm2x80kg=292，000N

「最小引張荷重表」はこちら

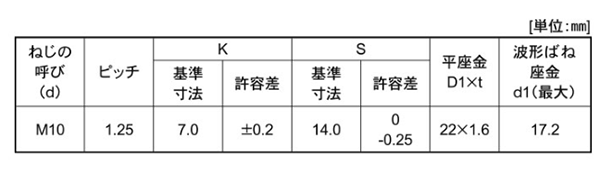

■寸法■
サイズはねじ径ｘ首下長さmmです。（全長ではありません。）

■特長■
(1)組み付け工程の削減---作業者による時間のバラツキが無し
(2)座金の組込み忘れの防止
(3)相手材の座面の傷付け防止
(4)締め付け座面圧の緩和と安定した締め付け力の確保

取り付ける側に雌ネジ加工をしておくか、ナットとセットで使用します。

・座金の組み合わせ一覧表はこちら
　　
　

・平座金規格一覧表こちら
　　
　

★注意★
各座金の組み合わせにより頭部座面下の不完全ねじ部の寸法が違います。
詳しくはこちら

【別名：（アプセットSP=3）（アプセット座金組込）（アプセットツーロック平W組込）】

鋼 (7マーク)小形六角アプセット頭セムス小ねじ (細目) SP＝3 (ツーロック+JIS平座組込)

表面処理: クロメ－トメッキ（六価有色) / 三価ホワイトメッキ / 三価ブラックメッキ

もっと見る

呼び: M10

長さ: 25 / 30 / 35

鋼 (7マーク)小形六角アプセット頭セムス小ねじ (細目) SP＝3 (ツーロック+JIS平座組込)　の商品一覧

条件から絞り込むフリーワードで絞り込む

バラ販売

在庫有のみ表示

7件見つかりました

表示件数：

サイズ	表面処理	入数（単価:税込） ※最小販売条件：1小箱・袋〜	在庫 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	バラ	購入数量	ご購入・お問い合わせ
M10x25 (p=1.25)(平径14) ピッチ=1.25 細目 100076S30100025003	三価ホワイトメッキ	バラ：1個（142円／個）小箱：100個（82.5円／個）大箱：1000個（78.38円／個） ※最小販売条件：2 個〜	▲	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
M10x30 (p=1.25)(平径14) ピッチ=1.25 細目 100076S30100030002	クロメ－トメッキ（六価有色)	バラ：1個（130円／個）小箱：80個（75.24円／個）大箱：800個（71.48円／個） ※最小販売条件：2 個〜	○	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
M10x30 (p=1.25)(平径14) ピッチ=1.25 細目 100076S30100030003	三価ホワイトメッキ	バラ：1個（149円／個）小箱：80個（86.46円／個）大箱：800個（82.14円／個） ※最小販売条件：2 個〜	◎	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
M10x30 (p=1.25)(平径14) ピッチ=1.25 細目 100076S30100030004	三価ブラックメッキ	小箱：80個（108.24円／個）大箱：800個（102.83円／個） ※最小販売条件：1 小箱・袋～	取寄	×	個発送：9営業日以内取寄品の為、表示納期の変更の場合はご連絡致します。単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
M10x35 (p=1.25)(平径14) ピッチ=1.25 細目 100076S30100035002	クロメ－トメッキ（六価有色)	バラ：1個（136円／個）小箱：80個（79.2円／個）大箱：800個（75.24円／個） ※最小販売条件：2 個〜	◎	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
M10x35 (p=1.25)(平径14) ピッチ=1.25 細目 100076S30100035003	三価ホワイトメッキ	バラ：1個（157円／個）小箱：80個（91.08円／個）大箱：800個（86.53円／個） ※最小販売条件：2 個〜	○	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
M10x35 (p=1.25)(平径14) ピッチ=1.25 細目 100076S30100035004	三価ブラックメッキ	小箱：80個（113.52円／個）大箱：800個（107.85円／個） ※最小販売条件：1 小箱・袋～	取寄	×	個発送：9営業日以内取寄品の為、表示納期の変更の場合はご連絡致します。単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
