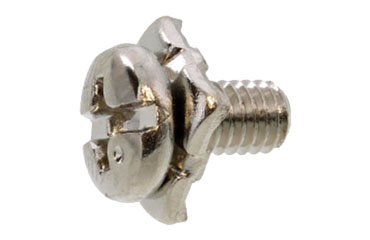

鉄の端子ねじ バインド H形(6.2x3)です。

■頭部■
バインド頭は頭部が大きい為、座面が大きく座面陥没からの緩み止めを防止する効果があります。
バインド形状はトラス頭の縁の部分に少し立ち上がりがあります。

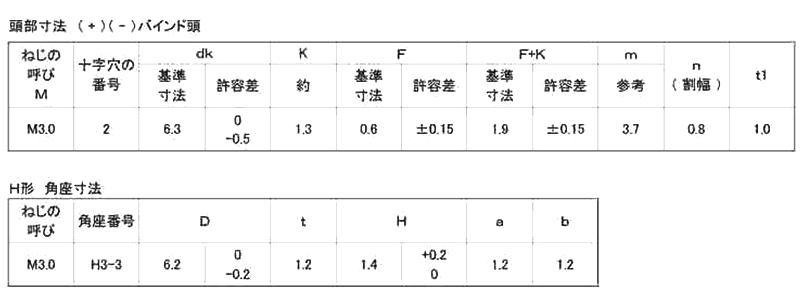

■寸法■
サイズはねじ径ｘ首下長さmmです。（全長ではありません。）

■特長■
端子ねじとは、電線コードを着脱する線押え用の突起部付の角座金が組み込まれた結線時に使用するねじです。

角座に線押えと呼ばれる（ビート）突起部があることにより線を確実に押さえます。

角座のサイズバリエーション（下記）の中から相手ブロックに合った種類を選定することにより、結線するときに電線がずれません。(正方形と長方形・対辺線と対角線・スパック座有無の違いです）
スパック座金とは、波形状になっているため、一般バネ座金に比べて弾性が強く、緩み止め効果も大で、またばね座金よりガタつきが小さく、組み込みねじに使用した場合、首下のねじ部が安定し、繰返し使用しても座面を傷めません。

■端子ねじの種類別一覧■
１）ナベ頭：Ｈ形（正方形角座　対辺線押え組込）
２）ナベ頭：Ｋ形（正方形角座　対角線押え組込）
３）ナベ頭：Ｃ形（長方形角座　対辺線押え組込）
４）ナベ頭：ＳＨ形（スパック座付＋正方形 対辺線押え組込）
５）ナベ頭：ＳＫ形（スパック座付＋正方形 対角線押え組込）
６）ナベ頭：ＳＣ形（スパック座付＋長方形角座　対辺線押え組込）
７）バインド：Ｈ形（正方形角座 対辺線押え組込）

・座金の組み合わせ一覧表はこちら
　　


・平座金規格一覧表こちら
　　



【別名：（端子ねじバインド）（端子ねじH形）】
