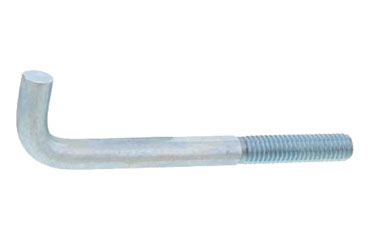

  • 鉄 L形アンカー(基礎アンカーボルト)(本体のみ)(インチ・ウイット)(*) 製品画像
  • 鉄 L形アンカー(基礎アンカーボルト)(本体のみ)(インチ・ウイット)(*) 製品図面
  • 鉄 L形アンカー(基礎アンカーボルト)(本体のみ)(インチ・ウイット)(*) 製品規格
鉄 L形アンカー(基礎アンカーボルト)(本体のみ)(インチ・ウイット)(*)
B0L11 鉄 L形アンカー(基礎アンカーボルト)(インチ・ウィットネジ)


土台である基礎のコンクリート打設に前もって埋め込み、
構築物等を固定するために使用しはずす目的のなく、
強度が必要な箇所に使用するボルトです。

形状はL形が標準品ですが、その他に用途、強度により下記3種類があります。

・J形アンカーボルト(ステッキ型)
・LA形アンカーボルト
・JA形アンカーボルト

●ねじ山の種類
 ・ISO ねじ(表記M)---- 一般品(指定や記載が無い場合はこの規格になります)
 ・ウイットねじ(表記W)-----ぶねじ(インチ呼称)とも言い、建築、設備等一部で流通
 詳しくは
  http://www.neji-no1.com/contents/06/index.html


●その他用語
 ・ミルシート--材料証明書のこと。製品に対して適正な材料を使用確認のために提出する書類。
 ・有効ネジ部--ボルトが入る長さ。ネジ入り深さ実寸法、保証寸法。
 ・不完全ネジ部--完全にネジ山が立ち上がっていない部分。ねじ加工工具の面取り部または
       食い付き部等によって作られたテーパー状の不完全なねじ部
 ・胴太--軸太とも言う。半ネジでネジ無し部(胴部、軸部)の径がネジの外径と同じ太さのもの。
 ・胴細--軸細とも言う。半ネジでネジ無し部(胴部、軸部)の径がネジの外径より細いもの。

【注意】現品は商品画像と色が異なる場合がございます。

表面処理 呼び 長さ
長さ/呼び W3/8 W1/2 W5/8 W3/4 W7/8 W1" W1"1/8 W1"1/4
100 W3/8x100
120 W3/8x120
150 W3/8x150 W1/2x150 W5/8x150 W3/4x150
200 W3/8x200 W1/2x200 W5/8x200 W3/4x200
250 W1/2x250 W5/8x250 W3/4x250
300 W3/8x300 W1/2x300 W5/8x300 W1"x300 W1"1/8x300
350 W1/2x350 W5/8x350 W3/4x350 W1"x350
400 W1/2x400(*) W5/8x400(*) W3/4x400(*) W7/8x400(*) W1"1/8x400(*)
450 W1/2x450(*) W5/8x450(*) W3/4x450(*) W1"x450(*) W1"1/8x450(*)
500 W1/2x500(*) W5/8x500(*) W3/4x500(*) W1"1/8x500(*)
550 W1"x550(*) W1"1/8x550(*)
600 W1/2x600(*) W5/8x600(*) W3/4x600(*) W7/8x600(*) W1"1/4x600(*)
650 W5/8x650(*)
700 W5/8x700(*) W3/4x700(*)
750 W5/8x750(*) W7/8x750(*) W1"x750(*)
800 W5/8x800(*) W3/4x800(*) W1"x800(*)
850 W3/4x850(*) W1"x850(*)
