鉄 L形アンカー(基礎アンカーボルト)(本体のみ)(ミリねじ)(*)

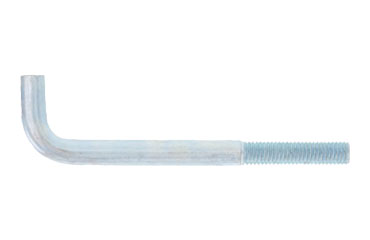

  • 鉄 L形アンカー(基礎アンカーボルト)(本体のみ)(ミリねじ)(*) 製品画像
  • 鉄 L形アンカー(基礎アンカーボルト)(本体のみ)(ミリねじ)(*) 製品図面
  • 鉄 L形アンカー(基礎アンカーボルト)(本体のみ)(ミリねじ)(*) 製品規格
鉄 L形アンカー(基礎アンカーボルト)(本体のみ)(ミリねじ)(*)
 土台である基礎のコンクリート打設に前もって埋め込み、構築物等を固定するために使用し
 はずす目的のなく、強度が必要な箇所に使用するボルトです。

 形状はL形が標準品ですが、その他に用途、強度により下記3種類があります。
 J形アンカーボルト(ステッキ型)・  LA形アンカーボルト ・ JA形アンカーボルト


●ねじ山の種類
 ・ISO ねじ(表記M)---- 一般品(指定や記載が無い場合はこの規格になります)
 ・ウイットねじ(表記W)-----ぶねじ(インチ呼称)とも言い、建築、設備等一部で流通
 詳しくは
  http://www.neji-no1.com/contents/06/index.html

●ピッチ(山と山の間隔)について
 ・並目--- 一般品(指定ない場合はこの規格となります)(例M10=p1.5)

●その他用語
 ・ミルシート--材料証明書のこと。製品に対して適正な材料を使用確認のために提出する書類。
 ・有効ネジ部--ボルトが入る長さ。ネジ入り深さ実寸法、保証寸法。
 ・不完全ネジ部--完全にネジ山が立ち上がっていない部分。ねじ加工工具の面取り部または
   食い付き部等によって作られたテーパー状の不完全なねじ部

 ・胴太--軸太とも言う。半ネジでネジ無し部(胴部、軸部)の径がネジの外径と同じ太さのもの。
 ・胴細--軸細とも言う。半ネジでネジ無し部(胴部、軸部)の径がネジの外径より細いもの。


【注意】現品は商品画像と色が異なる場合がございます。

表面処理 呼び 長さ
長さ/呼び M10 M12 M16 M20 M22 M24 M30
100 M10x100 (p=1.5) M12x100 (p=1.75)
125 M10x125 (p=1.5)
150 M10x150 (p=1.5) M12x150 (p=1.75) M16x150 (p=2.0) M20x150 (p=2.5)
160 M12x160 (p=1.75)
200 M10x200 (p=1.5) M12x200 (p=1.75) M16x200 (p=2.0) M20x200 (p=2.5) M24x200 (p=3.0)
250 M10x250 (p=1.5) M12x250 (p=1.75) M16x250 (p=2.0) M20x250 (p=2.5) M22x250 (p=2.5) M24x250 (p=3.0)
300 M10x300 (p=1.5) M12x300 (p=1.75) M16x300 (p=2.0) M20x300 (p=2.5) M22x300 (p=2.5) M24x300 (p=3.0) M30x300 (p=3.5)(*)
350 M12x350 (p=1.75) M16x350 (p=2.0) M20x350 (p=2.5) M22x350 (p=2.5) M24x350 (p=3.0)(*)
400 M12x400 (p=1.75)(*) M16x400 (p=2.0)(*) M20x400 (p=2.5)(*) M22x400 (p=2.5)(*) M24x400 (p=3.0)(*) M30x400 (p=3.5)(*)
450 M12x450 (p=1.75)(*) M16x450 (p=2.0)(*) M20x450 (p=2.5)(*) M22x450 (p=2.5)(*) M24x450 (p=3.0)(*) M30x450 (p=3.5)(*)
500 M12x500 (p=1.75)(*) M16x500 (p=2.0)(*) M20x500 (p=2.5)(*) M22x500 (p=2.5)(*) M24x500 (p=3.0)(*) M30x500 (p=3.5)(*)
550 M12x550 (p=1.75)(*) M16x550 (p=2.0)(*) M20x550 (p=2.5)(*) M22x550 (p=2.5)(*) M24x550 (p=3.0)(*)
600 M12x600 (p=1.75)(*) M16x600 (p=2.0)(*) M20x600 (p=2.5)(*) M22x600 (p=2.5)(*) M24x600 (p=3.0)(*) M30x600 (p=3.5)(*)
650 M16x650 (p=2.0)(*) M20x650 (p=2.5)(*) M22x650 (p=2.5)(*) M24x650 (p=3.0)(*) M30x650 (p=3.5)(*)
700 M16x700 (p=2.0)(*) M20x700 (p=2.5)(*) M22x700 (p=2.5)(*) M24x700 (p=3.0)(*) M30x700 (p=3.5)(*)
750 M16x750 (p=2.0)(*) M20x750 (p=2.5)(*) M24x750 (p=3.0)(*)
800 M16x800 (p=2.0)(*) M20x800 (p=2.5)(*) M22x800 (p=2.5)*) M24x800 (p=3.0)(*) M30x800 (p=3.5)(*)
850 M20x850 (p=2.5)(*) M22x850 (p=2.5)(*) M24x850 (p=3.0)(*)
900 M20x900 (p=2.5)(*) M22x900 (p=2.5)(*) M24x900 (p=3.0)(*)
