鋼 S45C MSインサート(ロングタイプ・HS-L)(ボルト穴補修用インサート)

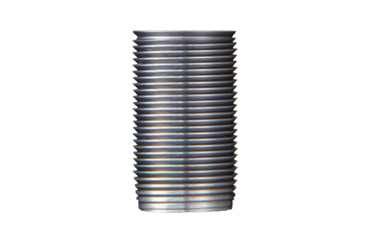

  • 鋼 S45C MSインサート(ロングタイプ・HS-L)(ボルト穴補修用インサート) 製品画像
  • 鋼 S45C MSインサート(ロングタイプ・HS-L)(ボルト穴補修用インサート) 製品図面
  • 鋼 S45C MSインサート(ロングタイプ・HS-L)(ボルト穴補修用インサート) 製品規格
鋼 S45C MSインサート(ロングタイプ・HS-L)(ボルト穴補修用インサート)
MSインサートは、ボルト穴補修用のインサート(ロングタイプ)です。

■特長
・特殊なねじ山形状で破損したボルト穴を再生、補強します。
・母材にも負荷が少なく振動部や端部への施工も可能です。
・S45Cの様な硬鋼、アルミ等の柔らかい母材にも使用可能です。

■構造
・外径のねじ山部の角度が一般ねじとは大きく異なります。上向きに設計されたねじ山の働きによって、周辺の母材を全方向からねじの中心に向かって引き付ける構造となっています。


【注意】現品は商品画像と色が異なる場合がございます。

表面処理 呼び
サイズ 商品の有無
HS-0806L (M6 p=1.0) HS-0806L (M6 p=1.0)
HS-0807L (M7 p=1.0) HS-0807L (M7 p=1.0)
HS-1108L (M8 p=1.25) HS-1108L (M8 p=1.25)
HS-1510L (M10 p=1.5) HS-1510L (M10 p=1.5)
HS-1812L (M12 p=1.75) HS-1812L (M12 p=1.75)
HS-1814L (M14 p=2.0) HS-1814L (M14 p=2.0)
HS-2116L (M16 p=2.0) HS-2116L (M16 p=2.0)
HS-2418L (M18 p=2.5) HS-2418L (M18 p=2.5)
HS-2720L (M20 p=2.5) HS-2720L (M20 p=2.5)
HS-3024L (M24 p=3.0) HS-3024L (M24 p=3.0)
数量を選択してカートに入れる
