ピーク(樹脂製)(+)ナベ頭 小ねじ (耐薬品性)

ピーク(樹脂製)(+)ナベ頭 小ねじ (耐薬品性)

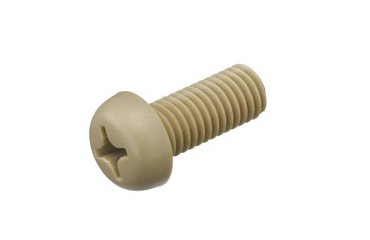

なべ小ねじ(ピーク)【別名:(なべ小ねじ)(なべねじ)(なべネジ)】

ピークのなべ小ねじです。

■PEEK(ポリエーテルエーテルケトン)■
・PEEK(R)(ポリエーテルエーテルケトン)*は半結晶性の最高級性能を有するスーパーエンジニアリングプラスチックです。
・エンプラのなかでも最高レベルの耐薬品性を有し、PEEKを溶解する唯一の汎用化学品は濃硫酸だけです。
また、耐熱性、耐摩耗性、難燃性、耐加水分解性にも優れ、OA機器分野、自動車分野、ICウェハキャリア、LCD製造用治具などで用いられています。
・PEEK(R)は、Victrex plc.の日本における登録商標です。
・ROHS指令使用制限6物質は含有しておりません。
(鉛・カドミウム・水銀・六価クロム・PBB・PBDE)
・連続使用温度 180℃
・燃焼性 UL94 V-0


■頭部■
なべ頭はまさにお鍋をひっくり返した様な形状です。

■寸法■
サイズはねじ径x首下長さmmです。(全長ではありません。)

■規格■
JISB1111付属書に基づいております。

■特長■
取り付ける側に雌ネジ加工をしておくか、ナットとセットで使用します。

※なべ頭の穴は、十字穴、プラス(+)ドライバーで締め付けるタイプです。


【注意】現品は商品画像と色が異なる場合がございます。

表面処理 呼び 長さ
長さ/呼び M1.7 M2 M2.6 M3 M4 M5 M6 M8
4 M1.7 X 4 (p=0.35) M2 X 4 (p=0.4) M2.6 X 4 (p=0.45) M3 X 4 (p=0.5)
5 M2 X 5 (p=0.4) M2.6 X 5 (p=0.45) M3 X 5 (p=0.5) M4 X 5 (p=0.7)
6 M2 X 6 (p=0.4) M2.6 X 6 (p=0.45) M3 X 6 (p=0.5) M4 X 6 (p=0.7) M5 X 6 (p=0.8)
8 M2 X 8 (p=0.4) M2.6 X 8 (p=0.45) M3 X 8 (p=0.5) M4 X 8 (p=0.7) M5 X 8 (p=0.8)
10 M2 X 10 (p=0.4) M2.6 X 10 (p=0.45) M3 X 10 (p=0.5) M4 X 10 (p=0.7) M5 X 10 (p=0.8) M6 X 10 (p=1.0)
12 M2 X 12 (p=0.4) M2.6 X 12 (p=0.45) M3 X 12 (p=0.5) M4 X 12 (p=0.7) M5 X 12 (p=0.8) M6 X 12 (p=1.0)
15 M3 X 15 (p=0.5) M4 X 15 (p=0.7) M5 X 15 (p=0.8) M6 X 15 (p=1.0) M8 X 15 (p=1.25)
16 M3 X 16 (p=0.5) M4 X 16 (p=0.7) M5 X 16 (p=0.8)
20 M3 X 20 (p=0.5) M4 X 20 (p=0.7) M5 X 20 (p=0.8) M6 X 20 (p=1.0) M8 X 20 (p=1.25)
25 M3 X 25 (p=0.5) M4 X 25 (p=0.7) M5 X 25 (p=0.8) M6 X 25 (p=1.0)
30 M4 X 30 (p=0.7) M5 X 30 (p=0.8) M6 X 30 (p=1.0)
40 M4 X 40 (p=0.7)
50 M3 X 50 (p=0.5)
