商品詳細

ステンレス303 内ねじ付きテーパーピン

【注意】現品は商品画像と色が異なる場合がございます。

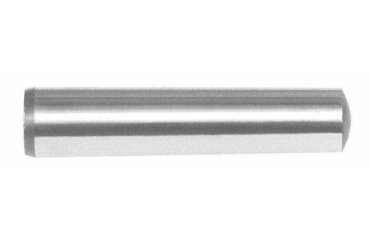

ステンレス303 内ねじ付きテーパーピン

【ノックピンとは】
　・数種類の打ち込むピンの総称で、2個以上の部品を棒状又はロール状の形状をした商品を
　　精度のある穴に差し込んで、連結や位置決め、ねじの回り止めなどの目的に使用します。
　・取り外しが可能な為、部品の分解点検に便利です。
　　　抜取り作業には専用工具のノックアウターやピンポンチを使用します。　　

●テーパーピン（ノックピン、円錐ピン）リーマー加工穴用
　　・断面が円形で、側面が1/50テーパーになっている頭なしのピンで
　　　　テーパーリーマーでの穴加工が必要です。
　　・サイズ呼びは細い径側の先端径です。
　　・軸に部品を固定する場合の位置決めや継ぎ手などに使用します。
　　・他に組立後やメンテナンス時に抜き取りが容易な、ネジが切ってある
　　　　内ねじ付き、外ねじ付きもあります。
　　・ステンレス鋼なので耐食性、耐熱性に優れています。

【その他のノックピンの種類】

●スプリング　ピン（ノックピン、ロールピン）リーマー加工不要
　　・弾性がある板を円筒状に丸め、ピンの半径方向にばね作用が生じるピンで
　　　　ドリル穴のみで、リーマー穴加工が不要な、簡易形ノックピンです。
　　・棒状又はロール状の形状をした商品で精度のある穴に差し込んで、軸に部品を
　　　　固定する場合の連結や位置決め、ねじの回り止めなどの目的に使用するピンです。
　　・形状と用途で（板厚による一般用と軽荷重用）（面取りで両面取りと片面取り）　
　　　　（形状でストレートと波形）があります。

●平行ピン（ノックピン）リーマー穴加工用
　　　・断面が円形で側面が円筒になっている頭なしのピンでリーマー穴加工が必要です。
　　　・使用用途では、２つの外径が同じリーマー穴を施した精度ある貫通穴に差し込んで、
　　　　　連結や位置決め、ねじの回り止めなどの目的に用いるピン。
　　　・形状と公差は一般には２種類あり、A種・m6(プラス公差)平先+丸先、と
　　　　　B種h7(マイナス公差)両平先があります。

●ダウエル　ピン（ノックピン、ダボピン）リーマー加工用
　　　・平行ピンの一種で特に金型・治具等の位置決め用に使用されるより精度や表面粗さ、
　　　　耐久性の高く、熱処理が施されたピンで、リーマー穴加工が必要です。
　　　・形状や仕様には下記種類があります。
　　　　　A形標準タイプ、B形プラス公差、C形マイナス公差、
　　　　　インチサイズ、内ネジ付きA形等

●溝付きピン(簡易ノックピン)　リーマー加工不要
　　・円径の筒状の一部にある溝の両側に盛り上がった突起により、相手素材に密着します。
　　・平行ピン、テーパーピン、スプリングピン等に比べの特長は、平行ピンと同等の
　　　　せん断強度があり、スプリングピンより信頼感があり、豊富な種類と、
　　　　小ねじ等に比べて、組立ロボットでの使用も容易です。
　　・ドリル穴のみで、リーマー穴加工が不要な、簡易形ノックピンです。

ステンレス303 内ねじ付きテーパーピン

表面処理: 生地(素材)

もっと見る

呼び: 径10 / 径12 / 径13 / 径5 / 径6 / 径8

長さ: 20 / 25 / 30 / 35 / 40 / 45 / 50 / 55 / 60 / 70

ステンレス303 内ねじ付きテーパーピン　の商品一覧

条件から絞り込むフリーワードで絞り込む

バラ販売

在庫有のみ表示

34件見つかりました

表示件数：

サイズ	表面処理	入数（単価:税込） ※最小販売条件：1小箱・袋〜	在庫 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	バラ	購入数量	ご購入・お問い合わせ
径5x20 (M3) D00202010050020000	生地(素材)	バラ：1個（522円／個）小箱：500個（304.86円／個） ※最小販売条件：1 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱小計（税込）：¥	お問い合わせ
径5x25 (M3) D00202010050025000	生地(素材)	バラ：1個（547円／個）小箱：100個（319.86円／個） ※最小販売条件：1 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱小計（税込）：¥	お問い合わせ
径5x30 (M3) D00202010050030000	生地(素材)	バラ：1個（585円／個）小箱：100個（341.69円／個） ※最小販売条件：1 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱小計（税込）：¥	お問い合わせ
径6x20 (M4) D00202010060020000	生地(素材)	バラ：1個（643円／個）小箱：100個（375.79円／個） ※最小販売条件：1 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱小計（税込）：¥	お問い合わせ
径6x25 (M4) D00202010060025000	生地(素材)	バラ：1個（653円／個）小箱：100個（381.92円／個） ※最小販売条件：1 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱小計（税込）：¥	お問い合わせ
径6x30 (M4) D00202010060030000	生地(素材)	バラ：1個（694円／個）小箱：100個（405.79円／個） ※最小販売条件：1 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱小計（税込）：¥	お問い合わせ
径6x35 (M4) D00202010060035000	生地(素材)	バラ：1個（736円／個）小箱：100個（430.35円／個） ※最小販売条件：1 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱小計（税込）：¥	お問い合わせ
径6x40 (M4) D00202010060040000	生地(素材)	バラ：1個（782円／個）小箱：100個（456.94円／個） ※最小販売条件：1 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱小計（税込）：¥	お問い合わせ
径6x45 (M4) D00202010060045000	生地(素材)	バラ：1個（845円／個）小箱：100個（493.77円／個） ※最小販売条件：1 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱小計（税込）：¥	お問い合わせ
径6x50 (M5) D00202010060050000	生地(素材)	バラ：1個（903円／個）小箱：100個（527.87円／個） ※最小販売条件：1 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱小計（税込）：¥	お問い合わせ
