鋼 S45C-Q(焼入れ) 平行ピン・B種h7(マイナス公差) 両平先 (大喜多製)

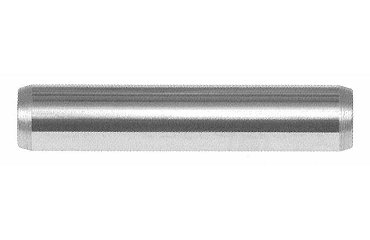

  • 鋼 S45C-Q(焼入れ) 平行ピン・B種h7(マイナス公差) 両平先 (大喜多製) 製品画像
  • 鋼 S45C-Q(焼入れ) 平行ピン・B種h7(マイナス公差) 両平先 (大喜多製) 製品図面
  • 鋼 S45C-Q(焼入れ) 平行ピン・B種h7(マイナス公差) 両平先 (大喜多製) 製品規格
鋼 S45C-Q(焼入れ) 平行ピン・B種h7(マイナス公差) 両平先 (大喜多製)
【ノックピンとは】
 ・数種類の打ち込むピンの総称で、2個以上の部品を棒状又はロール状の形状をした商品を
  精度のある穴に差し込んで、連結や位置決め、ねじの回り止めなどの目的に使用します。
 ・取り外しが可能な為、部品の分解点検に便利です。
   抜取り作業には専用工具のノックアウターやピンポンチを使用します。


●平行ピン (ノックピン)リーマー穴加工用
   ・断面が円形で側面が円筒になっている頭なしのピンでリーマー穴加工が必要です。
   ・使用用途では、2つの外径が同じリーマー穴を施した精度ある貫通穴に差し込んで、
     連結や位置決め、ねじの回り止めなどの目的に用いるピン。
   ・形状と公差は一般には2種類あり、A種・m6(プラス公差)平先+丸先、と
     B種h7(マイナス公差)両平先があります。
   ・新JISと旧JISの違いは、両端形状と、各タイプ事にそれぞれ公差が1種類規定と
     長さの呼称が両端部を含む全長となりました。
   ・S45C-AとQ付の違いは、45C-Aが一般品で焼きならしが無し、S45C-Qは調質熱処理
    (調質とは、目的に応じた硬さにするために再度硬さと粘さを得る作業) 付品です。


【その他のノックピンの種類】

●スプリング ピン(ノックピン、ロールピン)リーマー加工不要
  ・弾性がある板を円筒状に丸め、ピンの半径方向にばね作用が生じるピンで
    ドリル穴のみで、リーマー穴加工が不要な、簡易形ノックピンです。
  ・棒状又はロール状の形状をした商品で精度のある穴に差し込んで、軸に部品を
    固定する場合の連結や位置決め、ねじの回り止めなどの目的に使用するピンです。
  ・形状と用途で(板厚による一般用と軽荷重用)(面取りで両面取りと片面取り)
    (形状でストレートと波形)があります。


●ダウエル ピン(ノックピン、ダボピン)リーマー加工用
   ・平行ピンの一種で特に金型・治具等の位置決め用に使用されるより精度や表面粗さ、
    耐久性の高く、熱処理が施されたピンで、リーマー穴加工が必要です。
   ・形状や仕様には下記種類があります。
     A形標準タイプ、B形プラス公差、C形マイナス公差、
     インチサイズ、内ネジ付きA形等


●テーパーピン(ノックピン、円錐ピン)リーマー加工穴用
  ・断面が円形で、側面が1/50テーパーになっている頭なしのピンで
    テーパーリーマーでの穴加工が必要です。
  ・サイズ呼びは細い径側の先端径です。
  ・軸に部品を固定する場合の位置決めや継ぎ手などに使用します。
  ・他に組立後やメンテナンス時に抜き取りが容易な、ネジが切ってある
    内ねじ付き、外ねじ付きもあります。


●溝付きピン(簡易ノックピン) リーマー加工不要
  ・円径の筒状の一部にある溝の両側に盛り上がった突起により、相手素材に密着します。
  ・平行ピン、テーパーピン、スプリングピン等に比べの特長は、平行ピンと同等の
    せん断強度があり、スプリングピンより信頼感があり、豊富な種類と、
    小ねじ等に比べて、組立ロボットでの使用も容易です。
  ・ドリル穴のみで、リーマー穴加工が不要な、簡易形ノックピンです。

【注意】現品は商品画像と色が異なる場合がございます。

表面処理 呼び 長さ
長さ/呼び M6 径3 径4 径5 径6 径8 径10 径12 径13 径16 径20 径25 径30
6 径3x6 径4x6
8 径3x8 径4x8 径5x8 径6x8
10 径3x10 径4x10 径5x10 径6x10 径8x10
12 径3x12 径4x12 径5x12 径6x12 径8x12
14 径3x14 径4x14 径5x14 径6x14 径8x14
15 径3x15 径4x15 径5x15 径6x15 径8x15 径10x15
16 径3x16 径4x16 径5x16 径6x16 径8x16 径10x16
18 径3x18 径4x18 径5x18 径6x18 径8x18 径10x18
20 径3x20 径4x20 径5x20 径6x20 径8x20 径10x20 径12x20
22 M6x22 (p=1.0) 径4x22 径8x22 径10x22
25 径3x25 径4x25 径5x25 径6x25 径8x25 径10x25 径12x25 径13x25 径16x25
28 径8x28 径10x28
30 径3x30 径4x30 径5x30 径6x30 径8x30 径10x30 径12x30 径13x30 径16x30
32 径4x32 径5x32 径8x32 径10x32 径13x32
35 径3x35 径4x35 径5x35 径6x35 径8x35 径10x35 径12x35 径13x35 径16x35
40 径4x40 径5x40 径6x40 径8x40 径10x40 径12x40 径13x40 径16x40 径20x40
45 径5x45 径6x45 径8x45 径10x45 径12x45 径16x45 径20x45
50 径4x50 径5x50 径6x50 径8x50 径10x50 径12x50 径13x50 径16x50 径20x50 径25x50 径30x50
55 径8x55 径10x55 径16x55 径20x55
60 径6x60 径8x60 径10x60 径12x60 径13x60 径16x60 径20x60 径25x60 径30x60
65 径16x65
70 径8x70 径10x70 径12x70 径13x70 径16x70 径20x70 径25x70 径30x70
75 径16x75
80 径8x80 径10x80 径12x80 径13x80 径16x80 径20x80 径25x80 径30x80
90 径10x90 径12x90 径13x90 径16x90 径25x90
100 径10x100 径12x100 径13x100 径16x100 径20x100 径25x100 径30x100
120 径10x120 径16x120 径25x120 径30x120
150 径25x150 径30x150
数量を選択してカートに入れる
