ステンレス SUS316L(A4) Uボルト(船舶用 C型)

ステンレス SUS316L(A4) Uボルト(船舶用 C型)

【注意】現品は商品画像と色が異なる場合がございます。

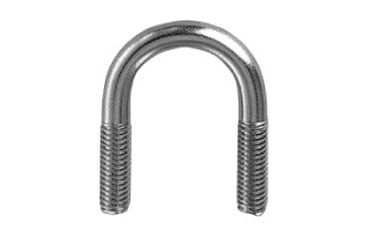

商品画像

ステンレス SUS316L(A4) Uボルト(船舶用 C型)

アルファベットのU字型をした形状の両先端にねじが切ってありパイプの保持に使用する。

船舶用Uボルト用にはA・B・C型の3種類の規格があり、ともに各寸法とUボルトの取付方が異なります。


 市販品には下記の種類ある。


●一般配管用・・・汎用品で一般的に使用されているタイプで形状はC型と同寸法だが、ねじ無し部の線径がねじ径より細い胴細タイプ。ねじ先端は切りっ放しで面取りなし。


●Uボルト(船舶用 A型)
 M16以上のねじ径品となり、取付物の上下に六角ナット挟み込んで取り付けます。



●Uボルト(船舶用 B型)
 他のタイプに比べて立ち上がりが短く、ねじ部も短い、M10~M12の2サイズ品のみとなり、六角ナットをシングルで取り付けます。


●Uボルト(船舶用 C型)
 M10~M12の2サイズ品のみとなり、振動がある所に使用のため六角ナットをダブルで取り付けます。


注)下記仕様表のねじ切りの長さ部分は 多少前後いたしますので
  限定仕様の方は注文時又は事前にご確認ください


 ご選択の商品は、船舶用C型 規格の商品です。


【歩道橋用Uボルト】
 取扱いありWEB掲載しております。


■SUS316Lについて■
SUS316Lは、ステンレス鋼のなかでも特に、耐食性の良いステンレス鋼です。
SUS316に対して、炭素の量を低くすることで加工しやすくしたステンレス鋼がSUS316Lです。
「L」はローカーボンを表し、磁性はありません。
A4はオーステナイト系の鋼種区分でSUS316を一般的に表します。



【注意】下記仕様表のねじ切りの長さ部分は 多少前後いたしますので
  限定仕様の方は注文時又は事前にご確認ください



規格

ステンレス SUS316L(A4) Uボルト(船舶用 C型)

ステンレス SUS316L(A4) Uボルト(船舶用 C型)

表面処理
生地(素材)
もっと見る
呼び
M10 / M12
長さ
15 / 20 / 25 / 32 / 40 / 50 / 65 / 80
ステンレス SUS316L(A4) Uボルト(船舶用 C型) の商品一覧
条件から絞り込む フリーワードで絞り込む

8件 見つかりました

表示件数:

サイズ 表面処理 入数(単価:税込) ※最小販売条件:1小箱・袋〜 在庫
:大箱入数分の在庫あり
:小箱入数分の在庫あり
:バラの在庫あり
取寄
:取り寄せ対応
製作
:製作対応
×
:在庫無し
バラ 購入数量 ご購入・
お問い合わせ
M10x15A (p=1.5)(ナット別売)
ピッチ=1.5

C012070C0100015000コピーアイコン
生地(素材) 小箱:1個(1860.54円/個)
大箱:400個(1767.52円/個)

※最小販売条件:1 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
M10x20A (p=1.5)(ナット別売)
ピッチ=1.5

C012070C0100020000コピーアイコン
生地(素材) 小箱:1個(1929.18円/個)
大箱:300個(1832.73円/個)

※最小販売条件:1 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
M10x25A (p=1.5)(ナット別売)
ピッチ=1.5

C012070C0100025000コピーアイコン
生地(素材) 小箱:1個(1983.96円/個)
大箱:300個(1884.77円/個)

※最小販売条件:1 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
M10x32A (p=1.5)(ナット別売)
ピッチ=1.5

C012070C0100032000コピーアイコン
生地(素材) 小箱:1個(2095.5円/個)
大箱:250個(1990.73円/個)

※最小販売条件:1 個〜

取寄
発送:30営業日以内

取寄品の為、表示納期の変更の場合はご連絡致します。

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
M10x40A (p=1.5)(ナット別売)
ピッチ=1.5

C012070C0100040000コピーアイコン
生地(素材) 小箱:1個(2162.16円/個)
大箱:250個(2054.06円/個)

※最小販売条件:1 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
M10x50A (p=1.5)(ナット別売)
ピッチ=1.5

C012070C0100050000コピーアイコン
生地(素材) 小箱:1個(2285.58円/個)
大箱:200個(2171.31円/個)

※最小販売条件:1 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
M12x65A (p=1.75)(ナット別売)
ピッチ=1.75

C012070C0120065000コピーアイコン
生地(素材) 小箱:1個(2762.76円/個)
大箱:110個(2624.63円/個)

※最小販売条件:1 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
M12x80A (p=1.75)(ナット別売)
ピッチ=1.75

C012070C0120080000コピーアイコン
生地(素材) 小箱:1個(2936.34円/個)
大箱:90個(2789.53円/個)

※最小販売条件:1 個〜

発送:2営業日以内

単価
:¥ -
バラ
-
小箱
-
大箱
-
小計(税込):¥
お問い合わせ
