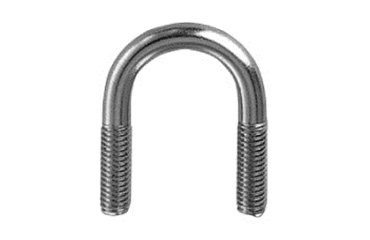

  • ステンレス Uボルト(船舶用 C型) ミリネジ用 製品画像
  • ステンレス Uボルト(船舶用 C型) ミリネジ用 製品図面
  • ステンレス Uボルト(船舶用 C型) ミリネジ用 製品規格
ステンレス Uボルト(船舶用 C型) ミリネジ用
アルファベットのU字型をした形状の両先端にねじが切ってありパイプの保持に使用する。

船舶用Uボルト用にはA・B・C型の3種類の規格があり、ともに各寸法とUボルトの取付方が異なります。


市販品には下記の種類ある。


●一般配管用・・・汎用品で一般的に使用されているタイプで、形状はC型と同寸法だが、ねじ無し部の線径がねじ径より細い胴細タイプ。ねじ先端は切りっ放しで面取りなし。


●Uボルト(船舶用 A型)
M16以上のねじ径品となり、取付物の上下に六角ナット挟み込んで取り付けます。

●Uボルト(船舶用 B型)
他のタイプに比べて立ち上がりが短く、ねじ部も短い、M10~M12の2サイズ品のみとなり、六角ナットをシングルで取り付けます。


●Uボルト(船舶用 C型)
M10~M12の2サイズ品のみとなり、振動がある所に使用のため六角ナットをダブルで取り付けます。


注)下記仕様表のねじ切りの長さ部分は 多少前後いたしますので、限定仕様の方は注文時又は事前にご確認ください


選択の商品は、船舶用C型 規格の商品です。

【注意】現品は商品画像と色が異なる場合がございます。

表面処理 呼び 長さ
長さ/呼び M10 M12
15 M10x15A (p=1.5)(ナット別売)
20 M10x20A (p=1.5)(ナット別売)
25 M10x25A (p=1.5)(ナット別売)
32 M10x32A (p=1.5)(ナット別売)
40 M10x40A (p=1.5)(ナット別売)
50 M10x50A (p=1.5)(ナット別売)
65 M12x65A (p=1.75)(ナット別売)
80 M12x80A (p=1.75)(ナット別売)
90
