鉄 足長Uボルト(+50mmロング)ナット付(インチ・ウイット)

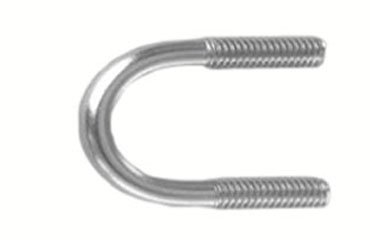

アルファベットのU字型をした形状の両先端にねじが切ってありパイプの保持に使用する。
一般配管用足長タイプより更に+50mm長いタイプとなります。
ウィットタイプでナット2個付属で付きます。



  市販品には下記の種類ある。


  ?一般配管用・・・汎用品で一般的に使用されているタイプ
           形状はC型と同寸法だが、ねじ無し部の線径がねじ径より細い胴細タイプ。
           ねじ先端は切りっ放しで面取りなし。


  ?船舶用B型・・・ねじなし部の線径はねじ径と同じ正材使用
           他のタイプに比べて立ち上がりが短く、ねじ部も短い、ナットは1個使用。


  ?船舶用C型・・・ねじなし部の線径はねじ径と同じ正材使用
           形状は一般鋼管用と同寸法で振動がある所に使用のためナットは2個使用。


【注意】現品は商品画像と色が異なる場合がございます。

表面処理 呼び 長さ
長さ/呼び W5/16 W3/8 W1/2 W5/8
15 W5/16x15A W3/8x15A
20 W5/16x20A W3/8x20A
25 W5/16x25A W3/8x25A
32 W3/8x32A
40 W3/8x40A
50 W3/8x50A
65 W3/8x65A
80 W3/8x80A
100 W3/8x100A
125 W3/8x125A W1/2x125A
150 W3/8x150A W1/2x150A
200 W1/2x200A
250 W5/8x250A
300 W5/8x300A
