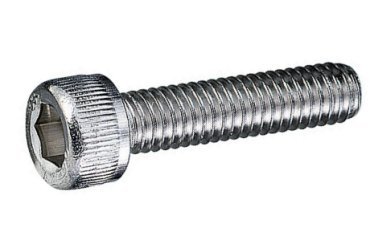

六角穴付きボルトは、高強度の締付けが可能で、六角穴をスパナで締めつけるねじです。
　　円筒形をした頭部の円周にローレット加工（低頭品は別）があり、一般には、キャップスクリューと呼ばれている。
　工作機械などで、高強度の締付け必要個所、場所の狭い所､沈め穴などに使用される。
　また近年では、デザイン面からの使用も増えています。


　★ねじの呼び(サイズ)は首下径ｘ首下長さmmです。
　　　(長さ＝材料から外に出る頭部分は寸法に入れず)

　
・ウイットねじとは
　・ウイットウォースネジ規格品で、インチ(ぶねじ呼称)とも言い、Ｗ表記(例3/8-16山)ねじです。
　　山の角度が55度のインチねじ・1968年にJIS規格は廃止されたが、現在も国内の建築関係・電気・水道・
　　空調設備関係の業界や、古い機械関係でも使われている。
　　　他にインチねじには２種類あり下記アドレスの《インチネジの区別》をご確認ください。


もっと詳しくはこちらへ　　




【ねじ山の種類】
　・ＩＳＯ ねじ(表記M)---- 一般品（指定や記載が無い場合はこの規格になります）
　・ＪＩＳ ねじ(表記M)-----Ｍ３〜Ｍ５まではピッチが違う（旧jisで古いねじ)
　・ウイットねじ(表記W)-----ぶねじ(インチ呼称)とも言い、建築、設備等一部で流通
　・ユニファイねじ(表記UN)--アメリカねじ(インチ呼称)とも言い表記はUNC(並目)、UNF(細目)



【強度と材質】---　一般的に市販されている商品
　　・ステンレス品(SUSXM7、SUS304系)----A2-70。
　　・鋼製SCM435の黒色酸化被膜-----12.9T(M20以下)と10.9T(M22〜M39位まで)
　　・鋼製SCM435のメッキ品---------10.9T



●その他用語
　・全ネジ（押ボルト）---六角雄ねじ首下から全部ネジが切れているもの。
　・半ねじ（中ボルト）---雄ねじで全部ネジが切れていないもの。その長さが半分とは限らない。
　・ピッチ----隣り合う、ねじ山とねじ山の間の距離。
　・ミルシート--材料証明書のこと。製品に対して適正な材料を使用確認のために提出する書類。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　・有効ネジ部--ボルトが入る長さ。ネジ入り深さ実寸法、保証寸法。
　・不完全ネジ部--完全にネジ山が立ち上がっていない部分。ねじ加工工具の面取り部または
　　　　　　　食い付き部等によって作られたテーパー状の不完全なねじ部。　　　　　　
　・胴太--軸太とも言う。半ネジでネジ無し部（胴部、軸部）の径がネジの外径と同じ太さのもの。
　・胴細--軸細とも言う。半ネジでネジ無し部（胴部、軸部）の径がネジの外径より細いもの。
　・ローレット--主に丸物の外周にすべり止め目的のギザギザ形状のこと
　・対辺(２面幅)-----六角形のまっすぐな所どうしの間(六角レンチのサイズ)


注）ねじ切り部分の長さはサイズにより異なりますため　
　　　必要に応じて事前又はご注文時に備考欄に条件等あればご記載ください。
　　　（下記　画像及び寸法図等は代表サイズでの記載内容となります）
